Pidikkeet antureille ja mittauskärjille

Pidikkeet antureille ja mittauskärjille

Joustavuutta erilaisiin mittaustehtäviin

Pidikkeet antureille ja mittauskärjille monipuolisiin sovelluksiin

ZEISS-anturipidikkeet mahdollistavat optisten ja koskettavien antureiden käytön koordinaattimittauskoneessa. Kääntyvän anturipidikkeen avulla monimutkaisetkin työkappaleet voidaan mitata vähällä vaivalla.

ZEISS RDS

ZEISS RDS

Maksimaalinen joustavuus monien eri kulma-asentojen ansiosta

ZEISS DSC

ZEISS DSC

Suuri nopeus ja vääntömomentti, tarkat tulokset

ZEISS ZAS

ZEISS ZAS

Kääntyvä mittauskärki lisävarusteena ZEISS VAST gold ‑mittauspäähän

  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS
  • ZEISS RDS

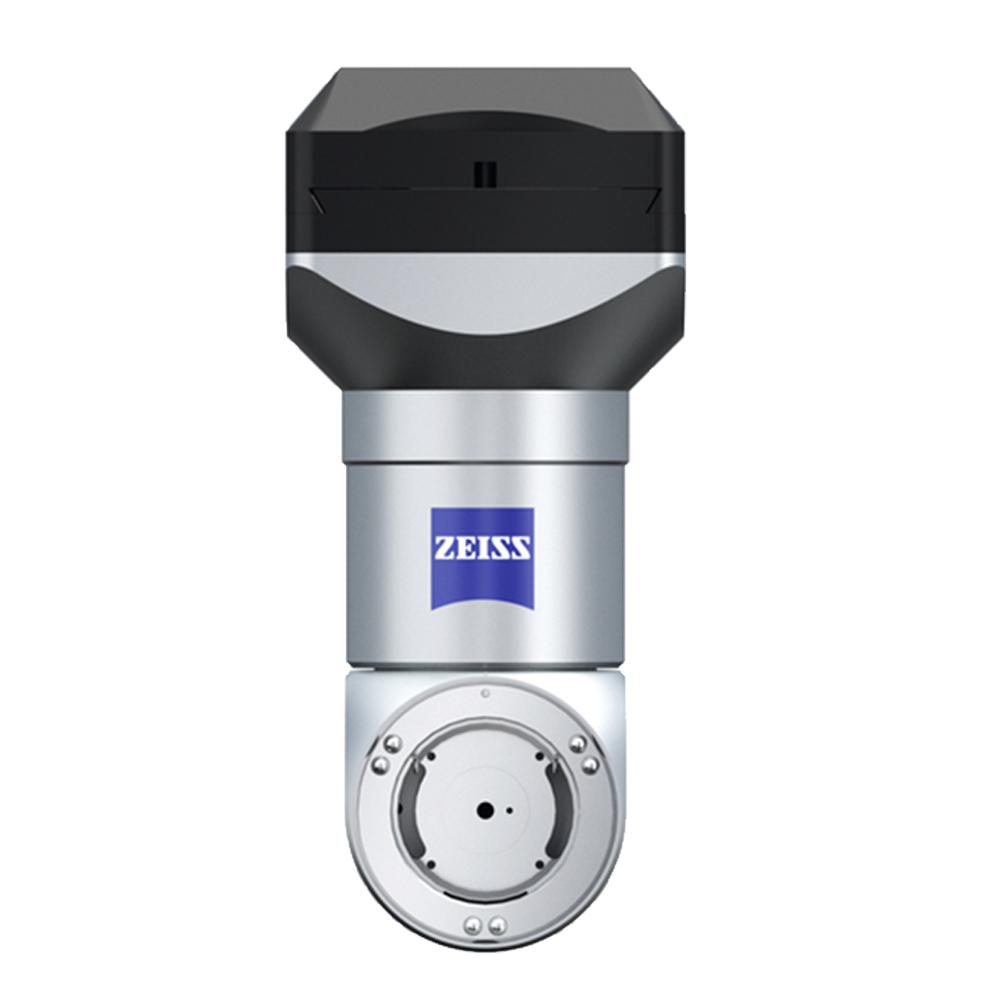

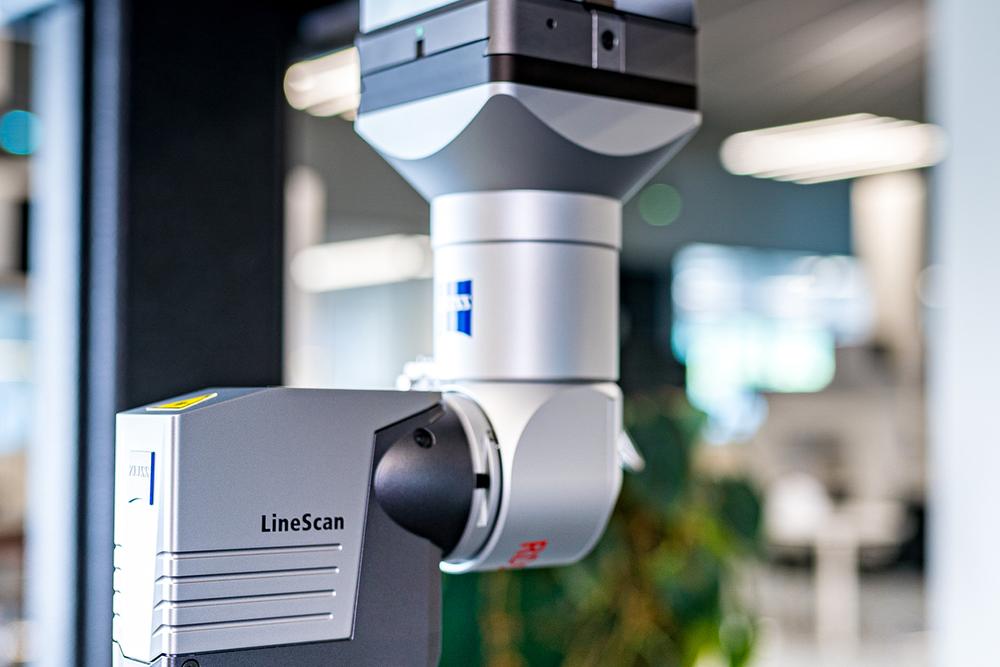

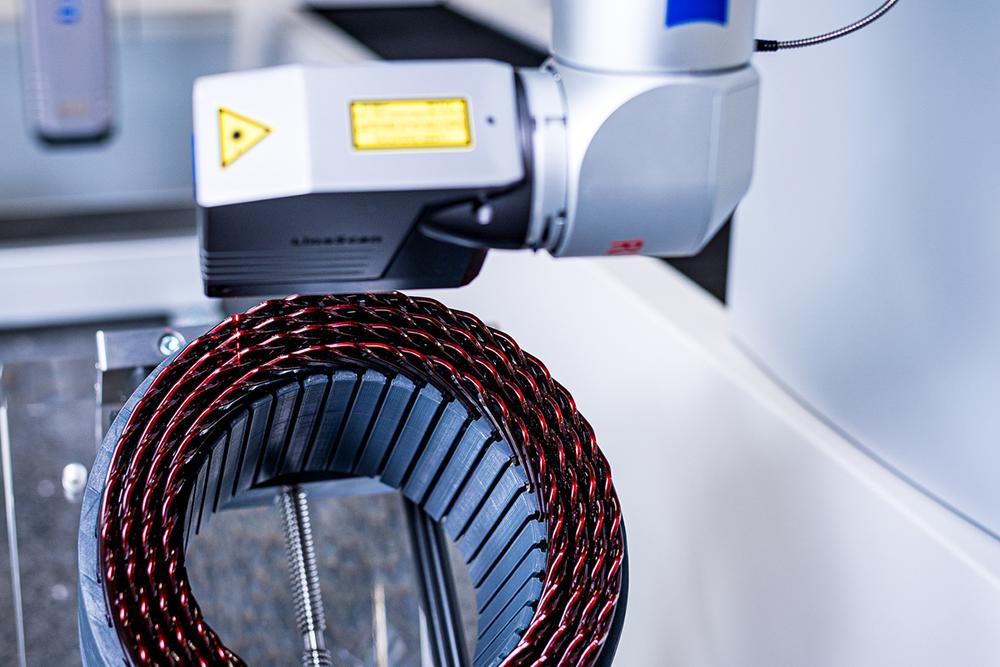

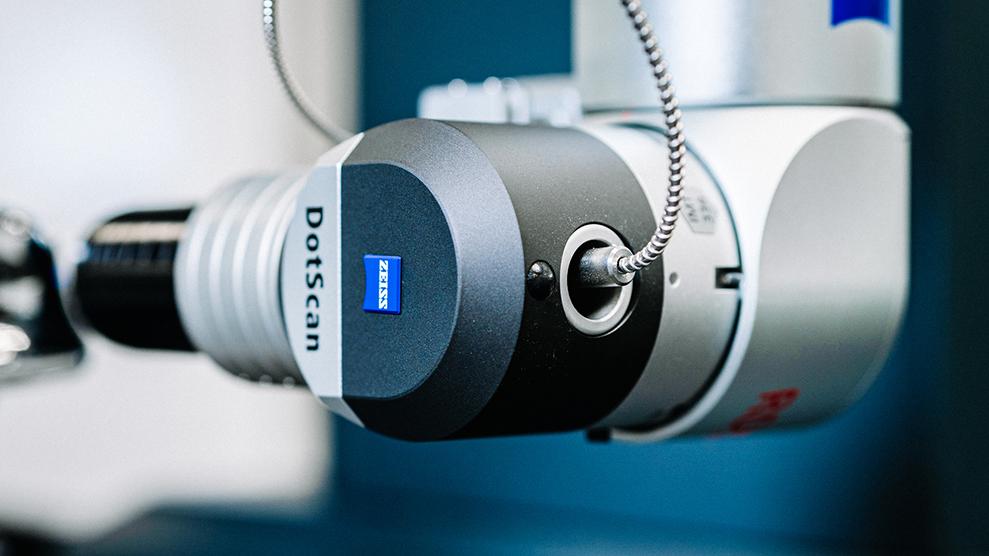

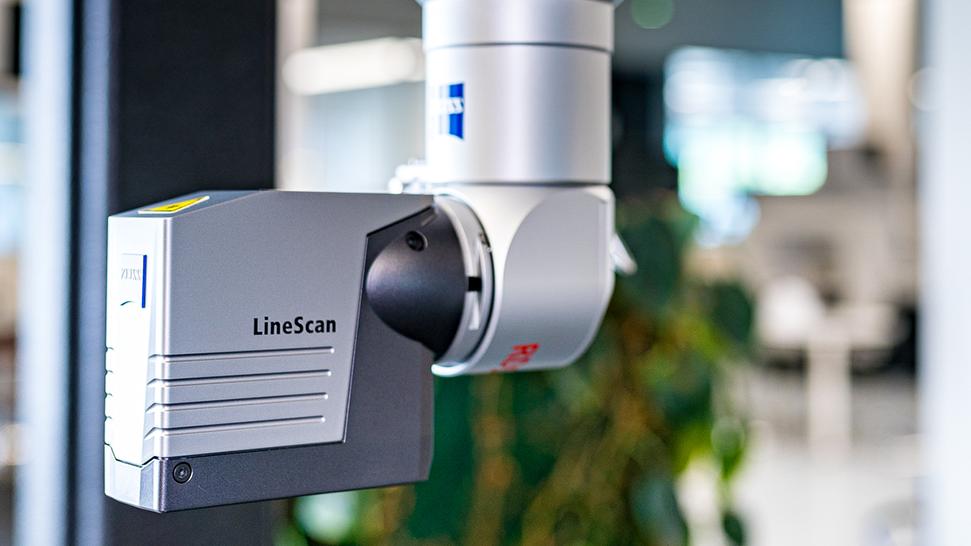

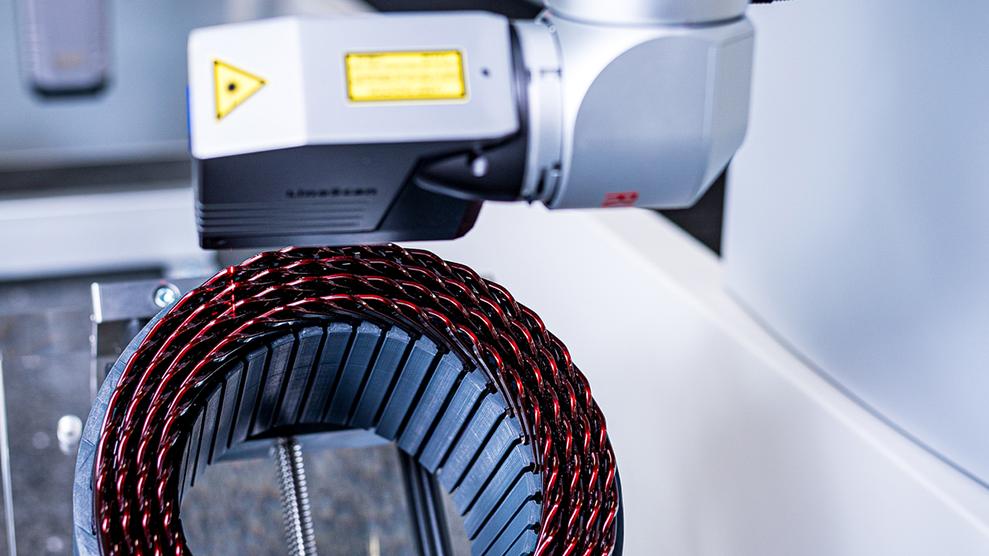

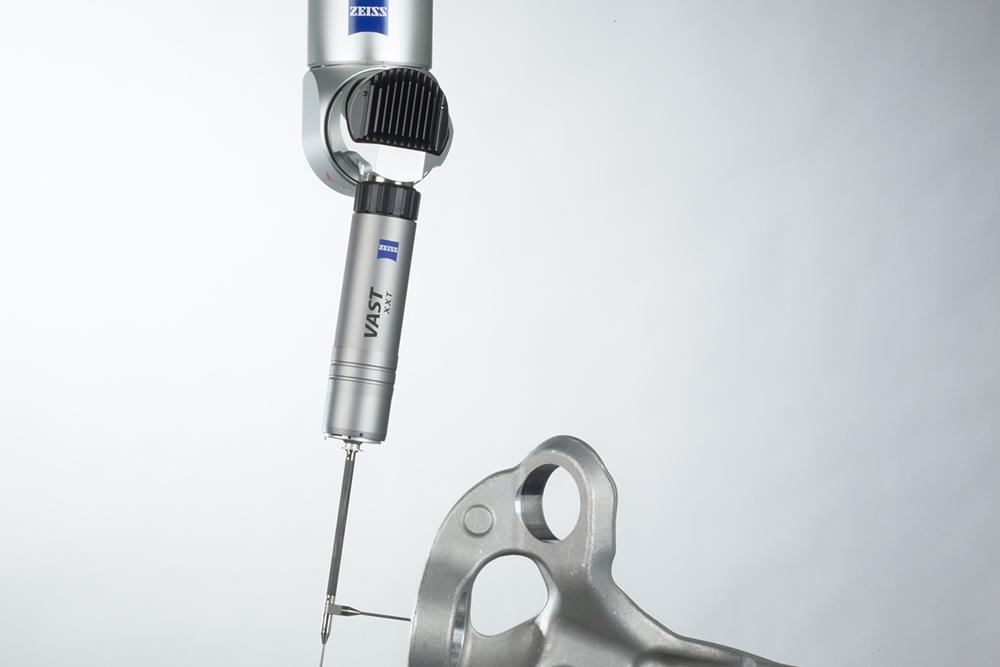

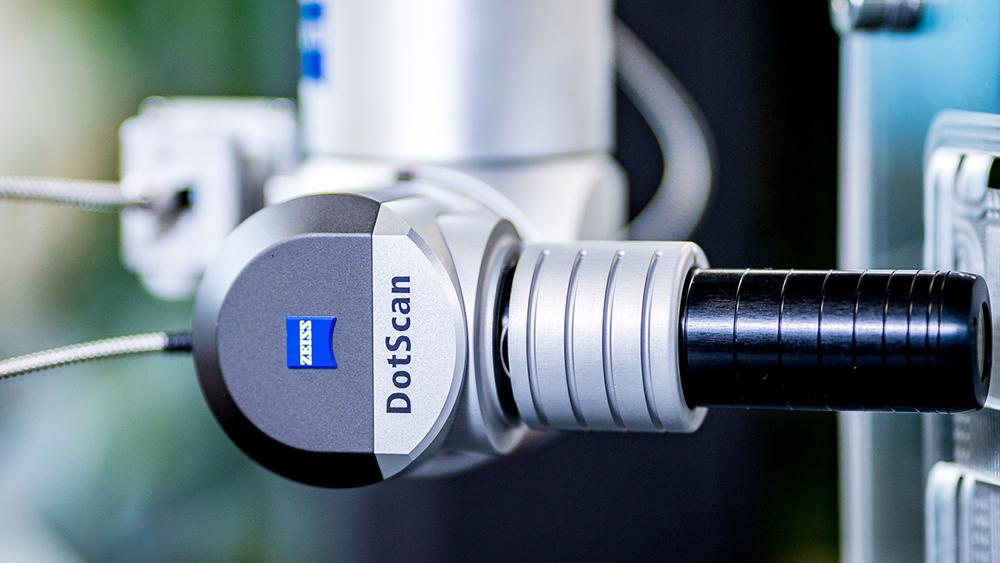

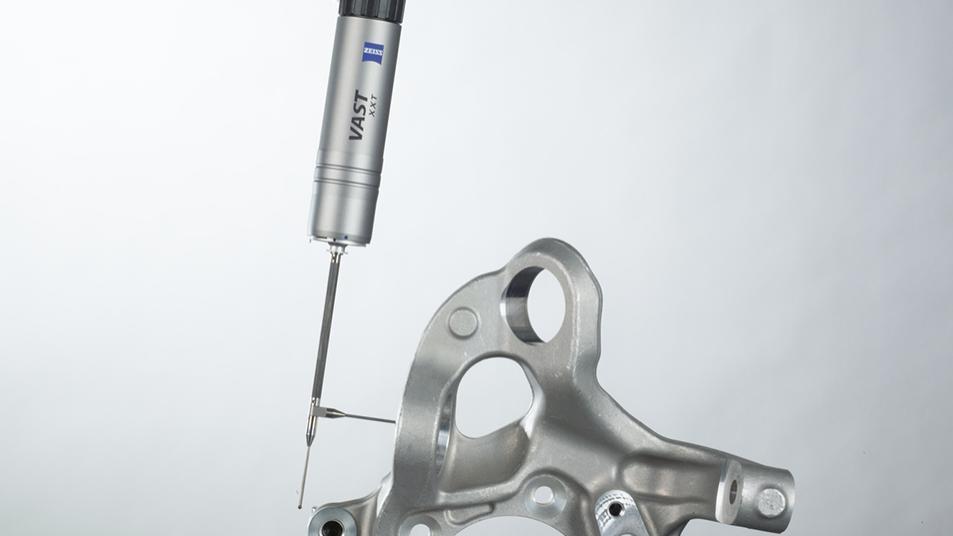

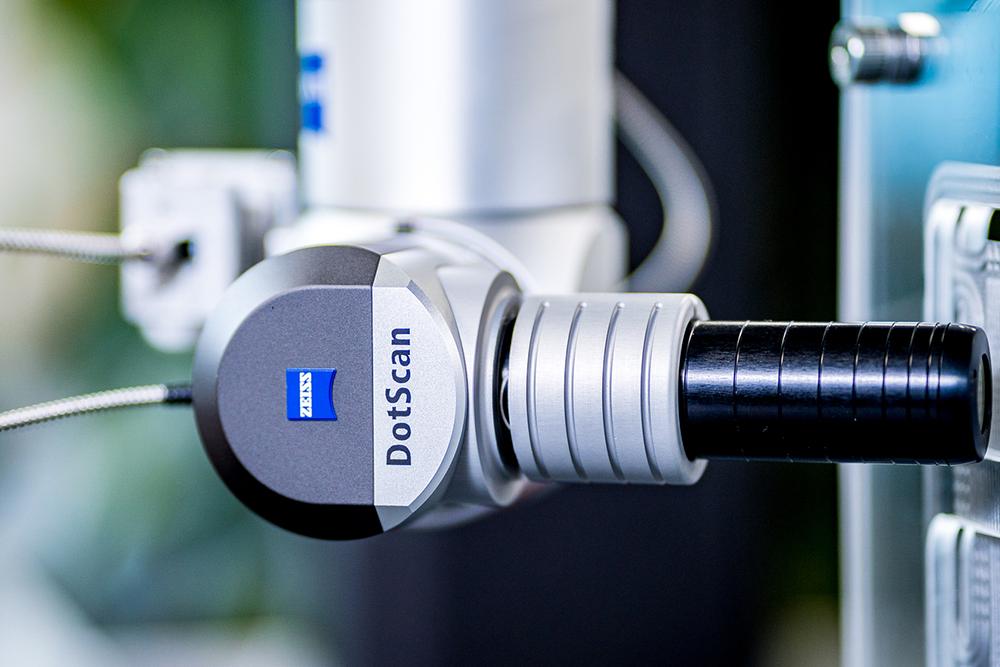

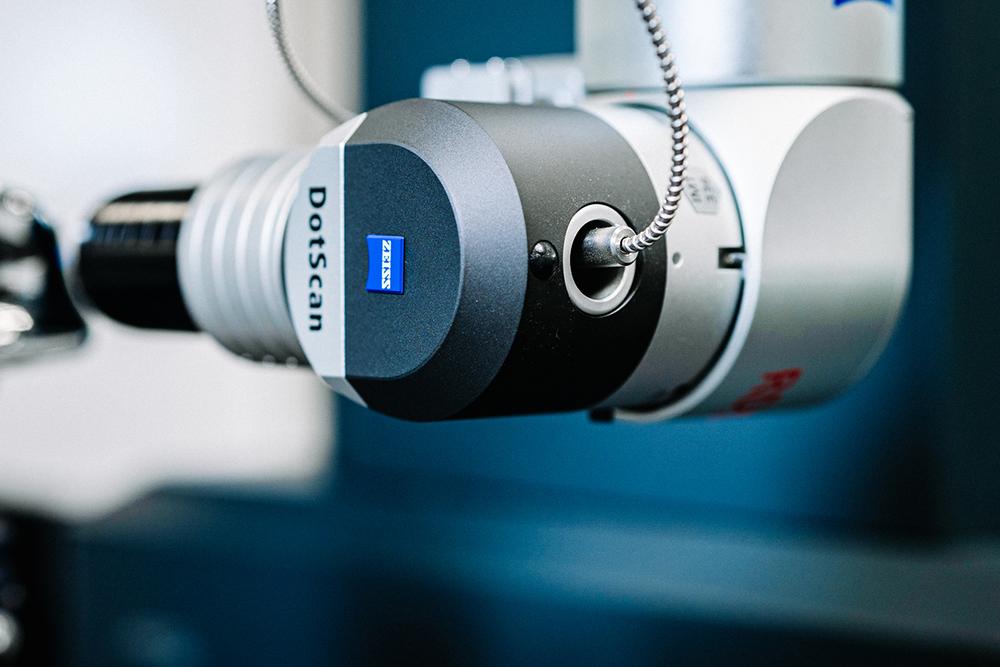

ZEISS RDS

Saavuttaa lukuisilla yksittäisasennoilla lähes kaikki avaruuskulmat

Kääntyvällä ZEISS RDS ‑järjestelmällä voidaan mitata erityisen hyvin monimutkaiset työkappaleet, joiden piirteet edellyttävät useita, eri suuntiin kohdistettuja antureita. Järjestelmä säätyy jopa 20 736 asentoon 2,5 asteen välein, minkä ansiosta voidaan saavuttaa työkappaleen kaikki piirteet. Toiminta perustuu vaaka- ja pystysuoraan sijoitettuihin kääntyviin akseleihin, joiden kiertoalueet ovat +/– 180°. ZEISS RDS on saatavilla erilaisiin ZEISSin silta-, vaakapuomi- ja portaalimallisiin koordinaattimittauskoneisiin.

Käyttäjä saavuttaa kytkeville ja mittaaville antureille tarkoitetulla ZEISS RDS-CAA ‑pidikkeellä myös lyhyemmät kalibrointiajat: vain muutama kulma-asento on tarpeen kalibroida. Ohjelmoinnin aikana RDS asemoidaan kätevästi ohjauspaneelin avulla, mikä lyhentää ohjelmointiaikoja.

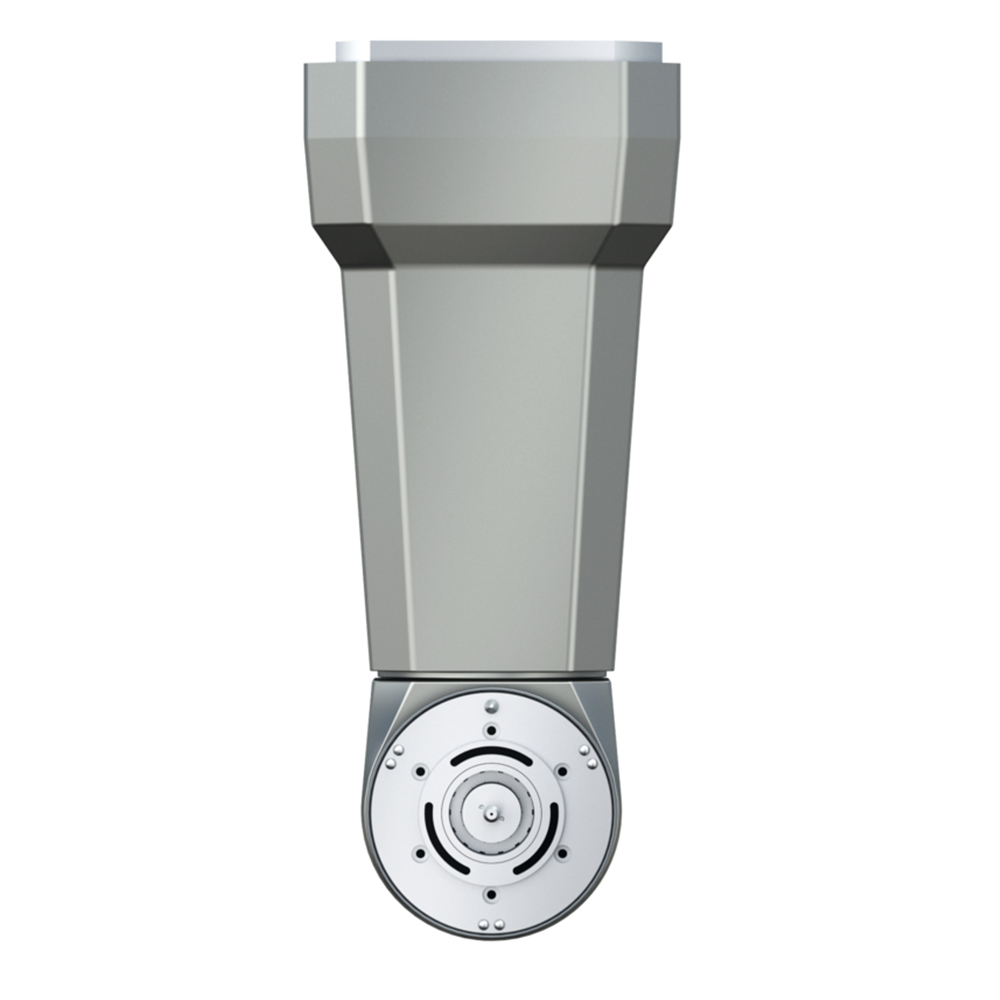

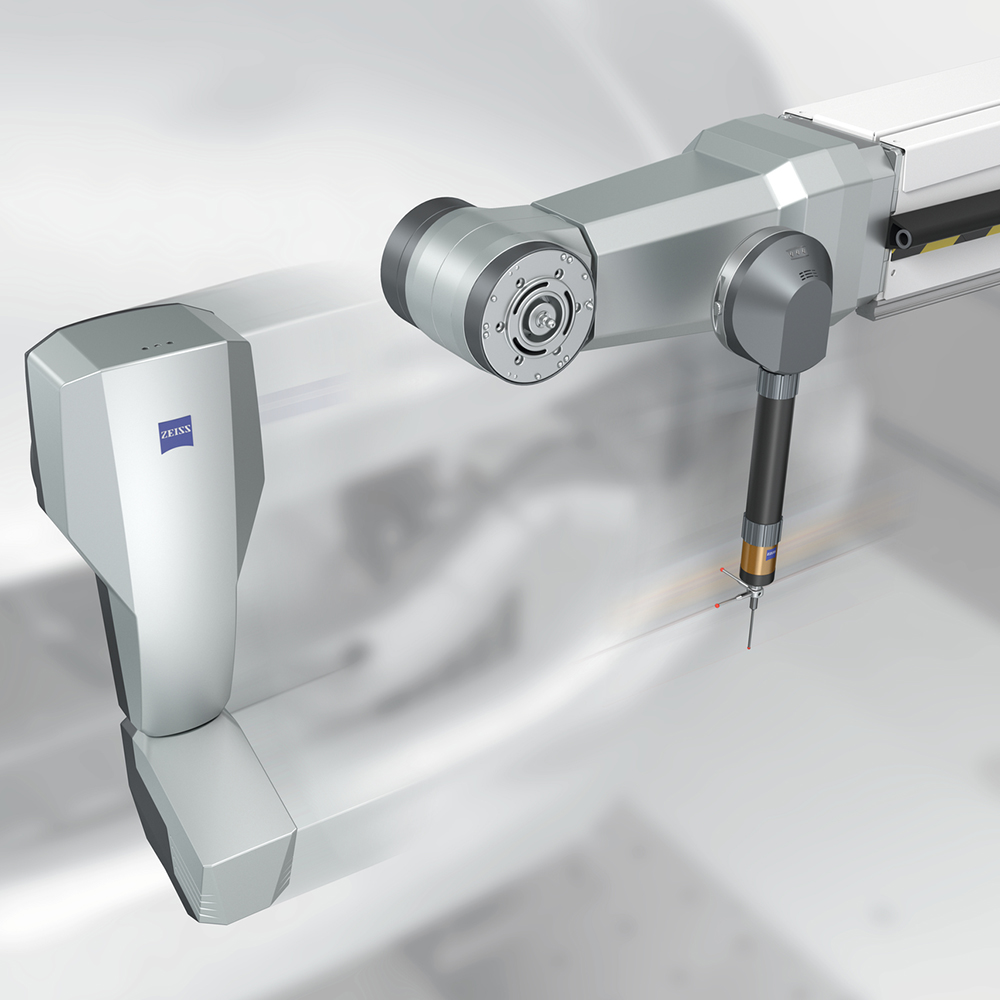

ZEISS DSC

Erittäin nopea ja jatkuvatoimisesti kääntyvä DSC-järjestelmä nostaa ZEISS CALENO ‑koneen suorituskyvyn uudelle tasolle. Tälle anturipidikkeelle on ominaista erinomainen kulmanopeus, maksimaalinen kiihtyvyys ja tinkimätön turvallisuus integroidun törmäyssuojauksen ansiosta.

ZEISS DSC ‑anturipidike ZEISS CALENO ‑koneeseen

Erittäin nopea, kääntyvä järjestelmä monenlaisiin mittaustehtäviin

Suuren nopeuden ja vääntömomentin sekä erinomaisen tarkkuuden ansiosta ZEISS DSC ‑anturipidikettä voidaan käyttää monenlaisissa mittaustehtävissä. Anturipidikkeessä on vakiovarusteena jousitettu anturin törmäyssuoja – myös itse anturipidikkeelle on saatavilla törmäyssuoja lisävarusteena.

Tekniset ominaisuudet:

  • Kiertoakseli A on kierrettävissä n x 360°
  • Kulmanopeus jopa 180°/s
  • Suuri vääntömomentti, enintään 3,0 Nm
  • Soveltuu jopa 800 mm:n pituisille mittauskärjille
  • Optisten ja koskettavien antureiden automaattinen vaihto kärjenvaihtotelineen avulla

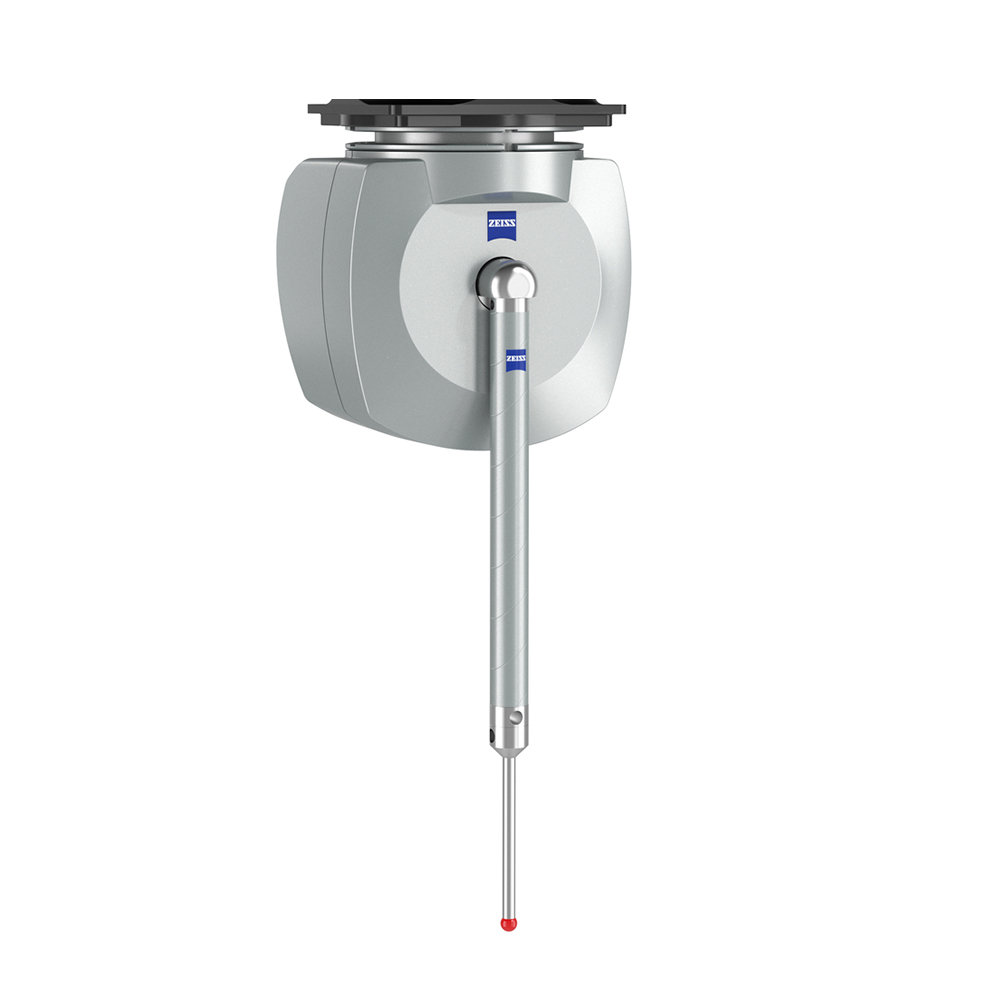

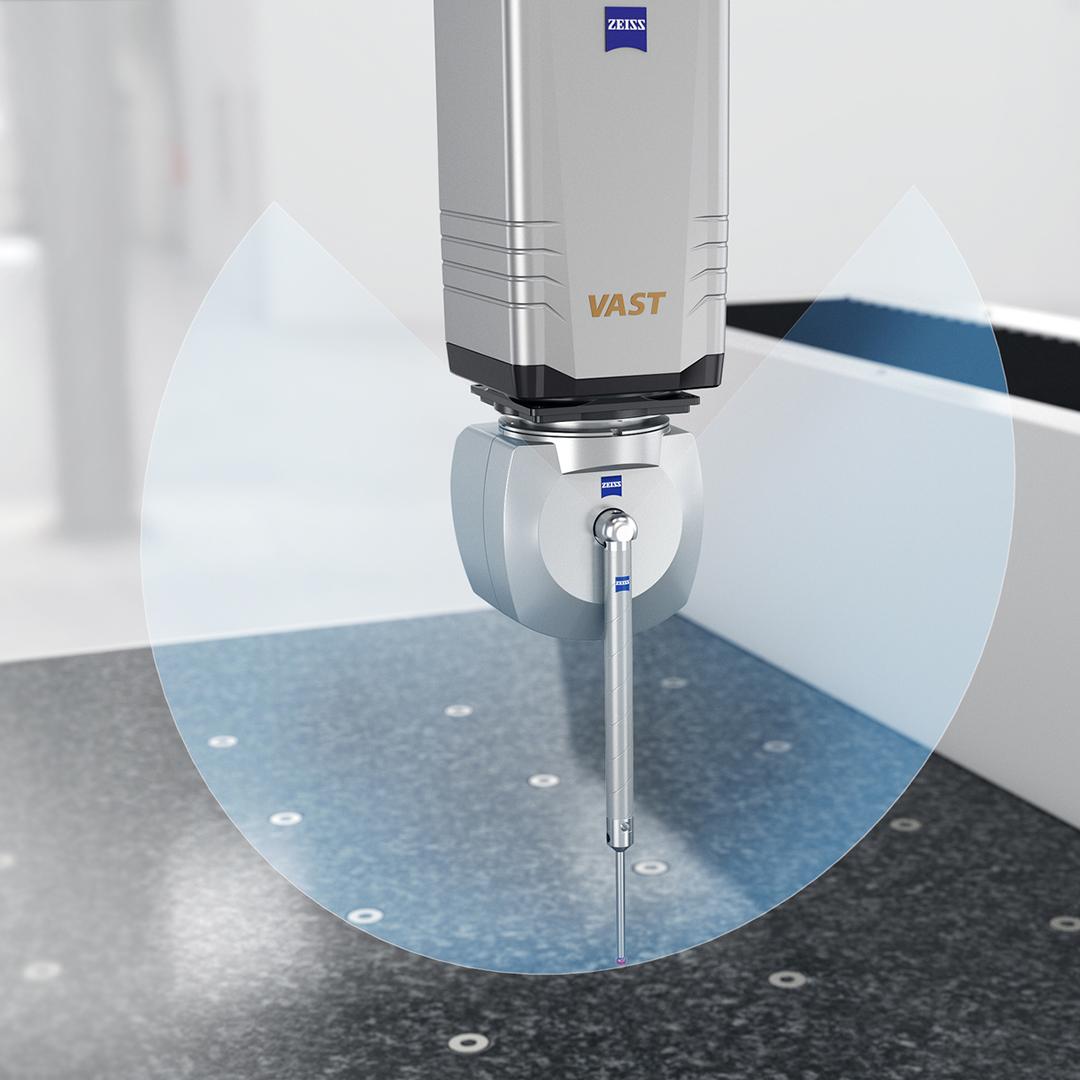

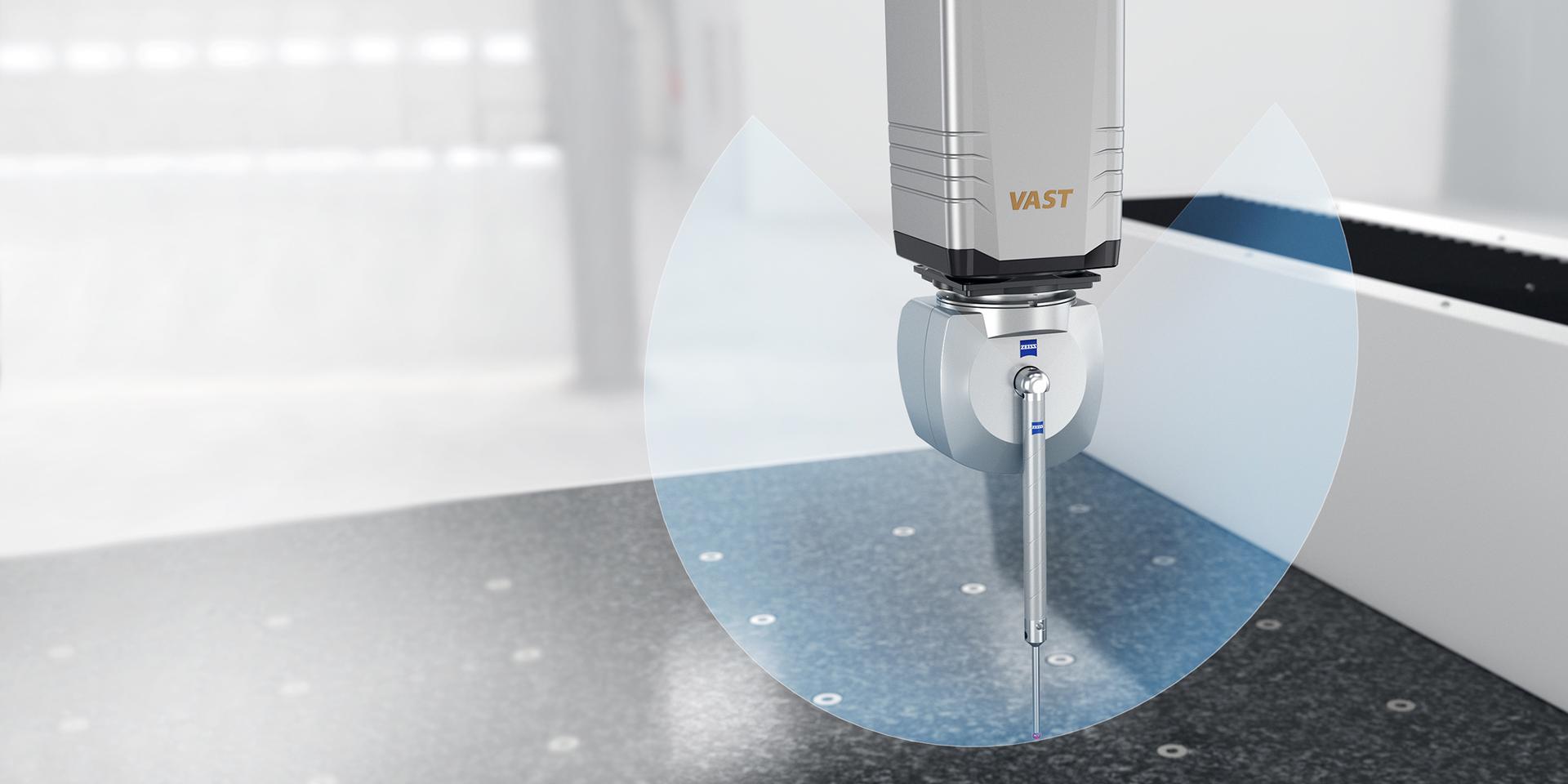

ZEISS Articulating Stylus (ZAS)

ZAS on moottorikäyttöinen ja ohjelmisto-ohjattu kääntyvä mittauskärki, jota voidaan kääntää yhdessä tasossa ja joka korvaa siten useat, kiinteitä mittauskärkiä käyttävät kokoonpanot. Tämä mahdollistaa eri kulma-asennot ilman, että mittauskärkeä tarvitsee vaihtaa.

ZEISS Articulating Stylus on yhteensopiva suorituskykyisen ZEISS VAST gold ‑mittauspään kanssa, joka takaa erinomaisen tarkkuuden. Kukin kulma-asento voidaan asettaa vain muutamassa sekunnissa, mikä säästää aikaa ja vähentää tarvittavaa säilytystilaa. Kulma-asentoja voidaan säätää portaattomasti –135°:n ja +135°:n välillä.
