Siltatyyppiset koordinaattimittauskoneet

Siltatyyppiset koordinaattimittauskoneet

Tehokas ja tarkka mittaus

Räätälöity teollisuuden mittausteknisiin haasteisiin

Korkeat tarkkuusstandardit edellyttävät tuotantolaadun tiukkaa valvontaa. Näiden standardien täyttäminen edellyttää tarkkoja mittaustuloksia. ZEISSin siltatyyppiset koordinaattimittauskoneet on suunniteltu näihin vaatimuksiin. Korkean tarkkuuden ja pienten mittauspoikkeamien ansiosta ne soveltuvat monenlaisiin sovelluksiin.

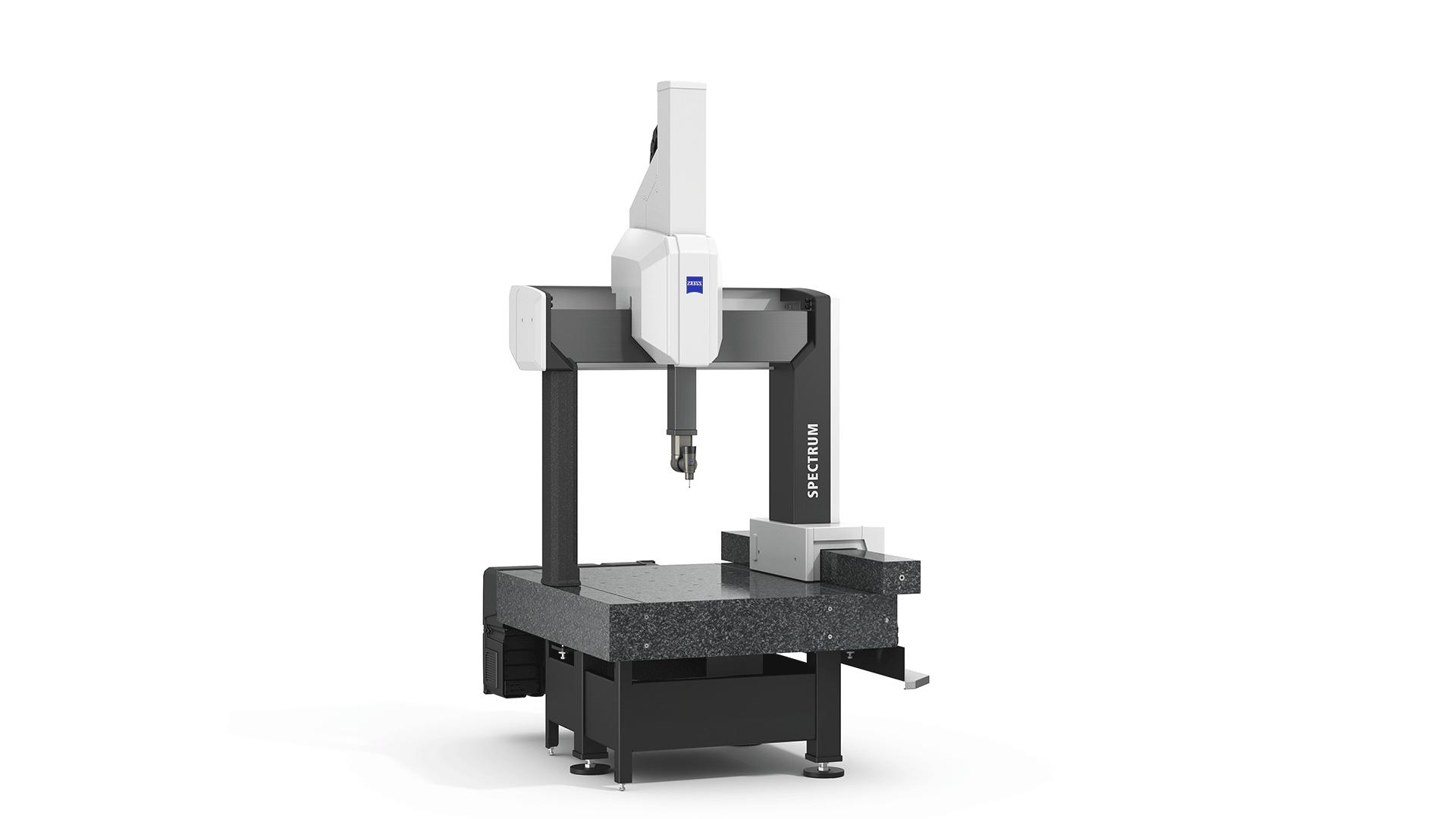

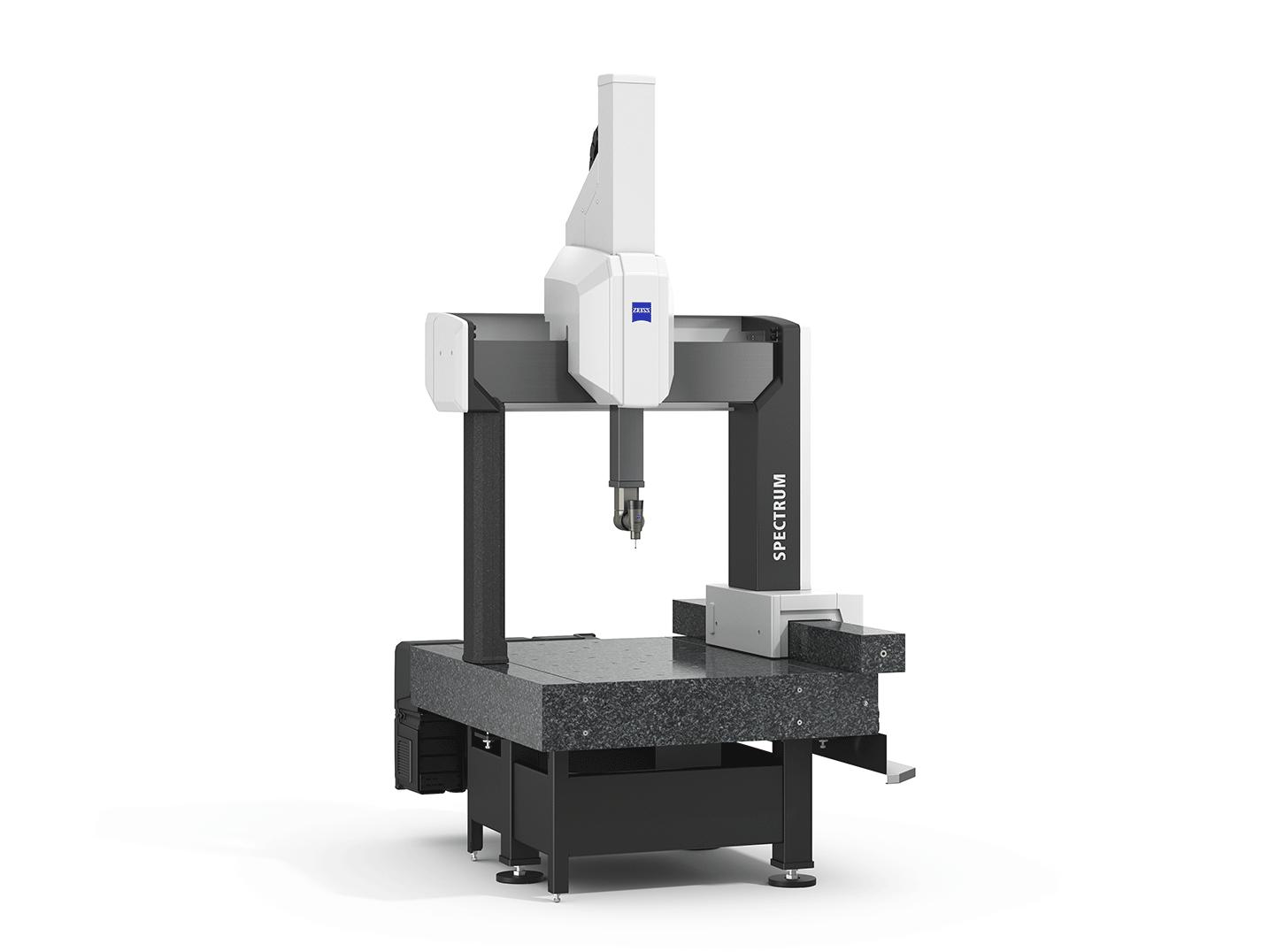

ZEISS SPECTRUM

ZEISS SPECTRUM ‑perhe

Portti ZEISS-koordinaattimittauskoneiden maailmaan

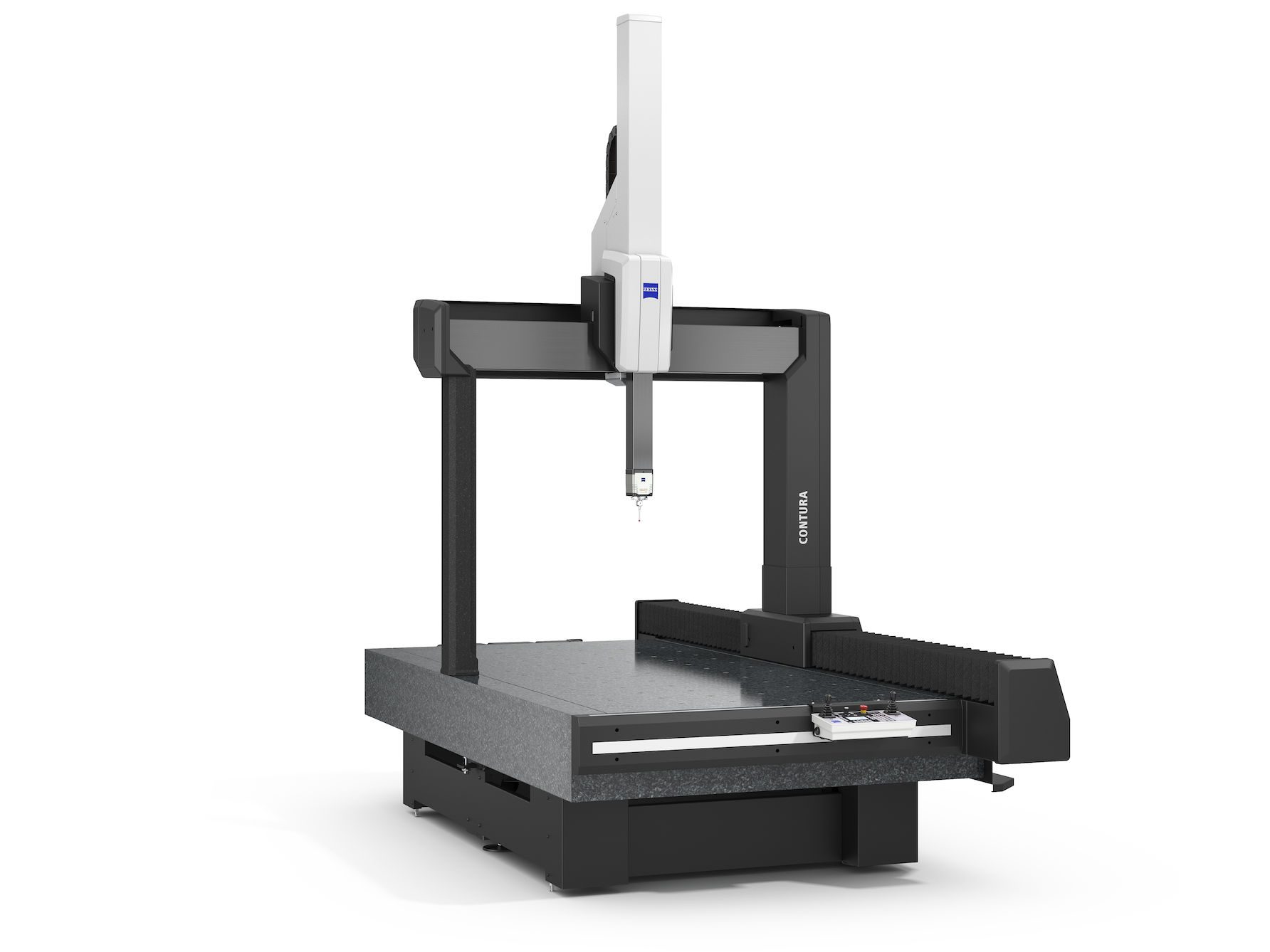

ZEISS CONTURA

ZEISS CONTURA

Suorituskykyluokan kone joustaviin mittaustehtäviin

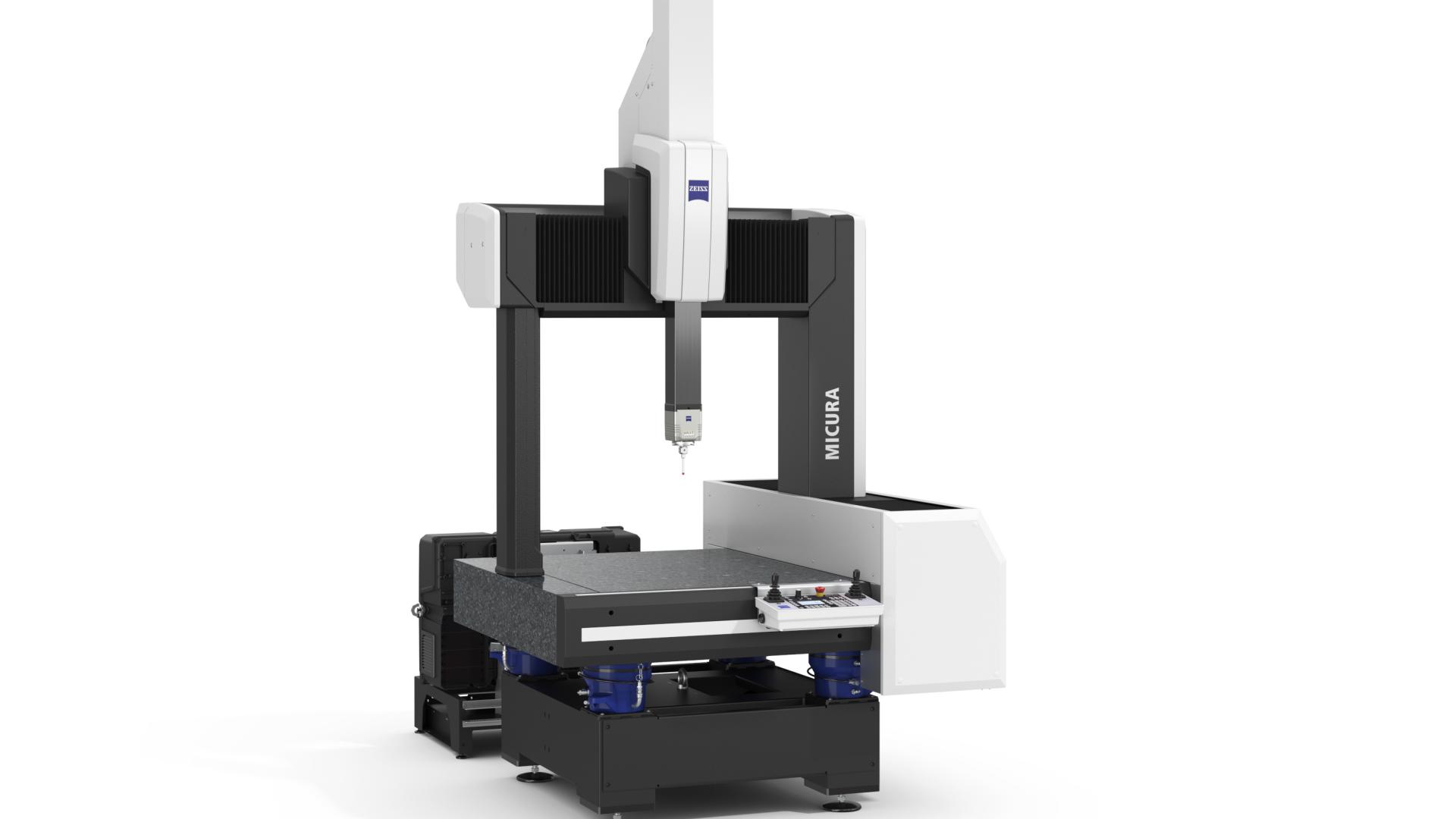

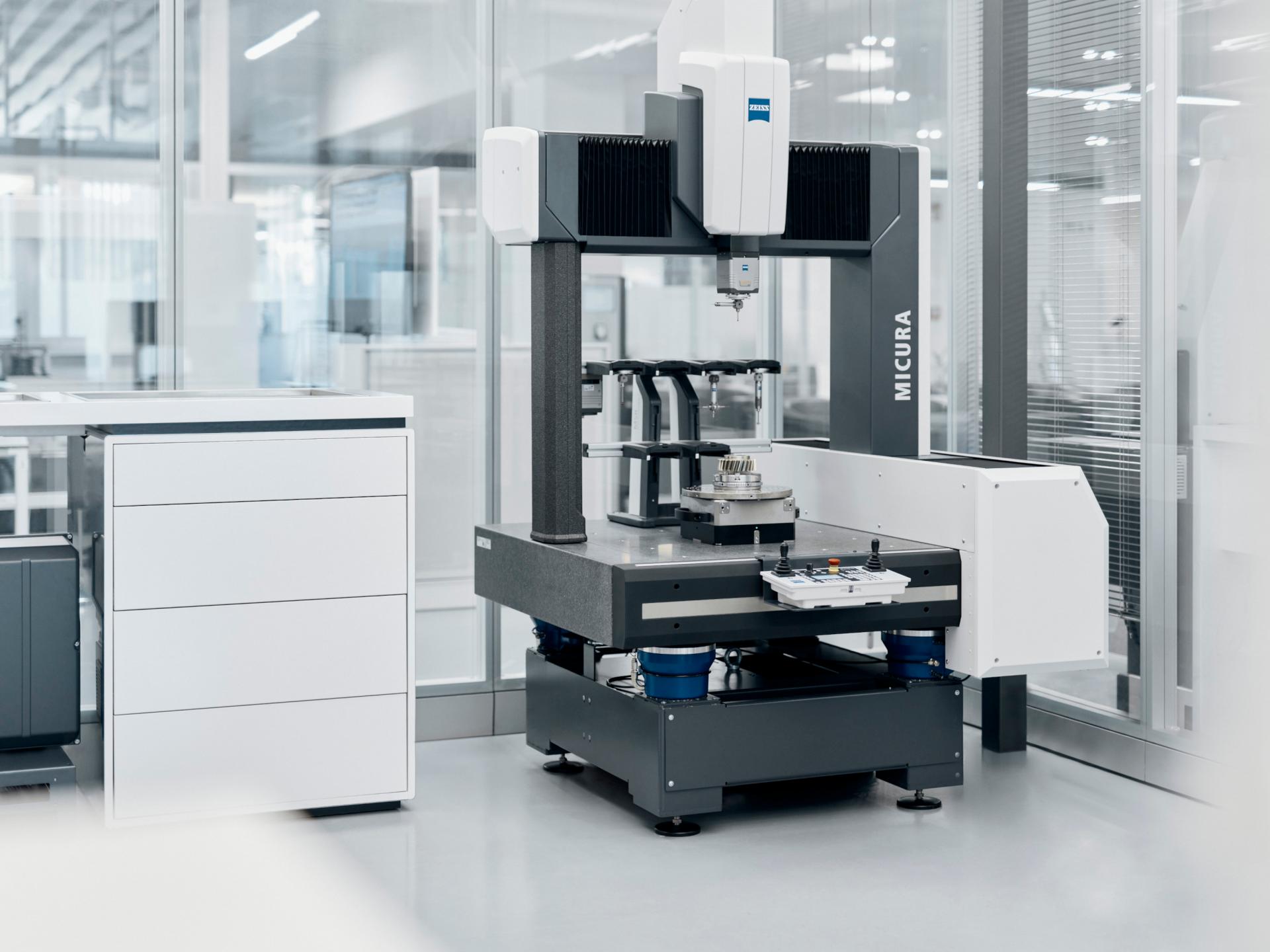

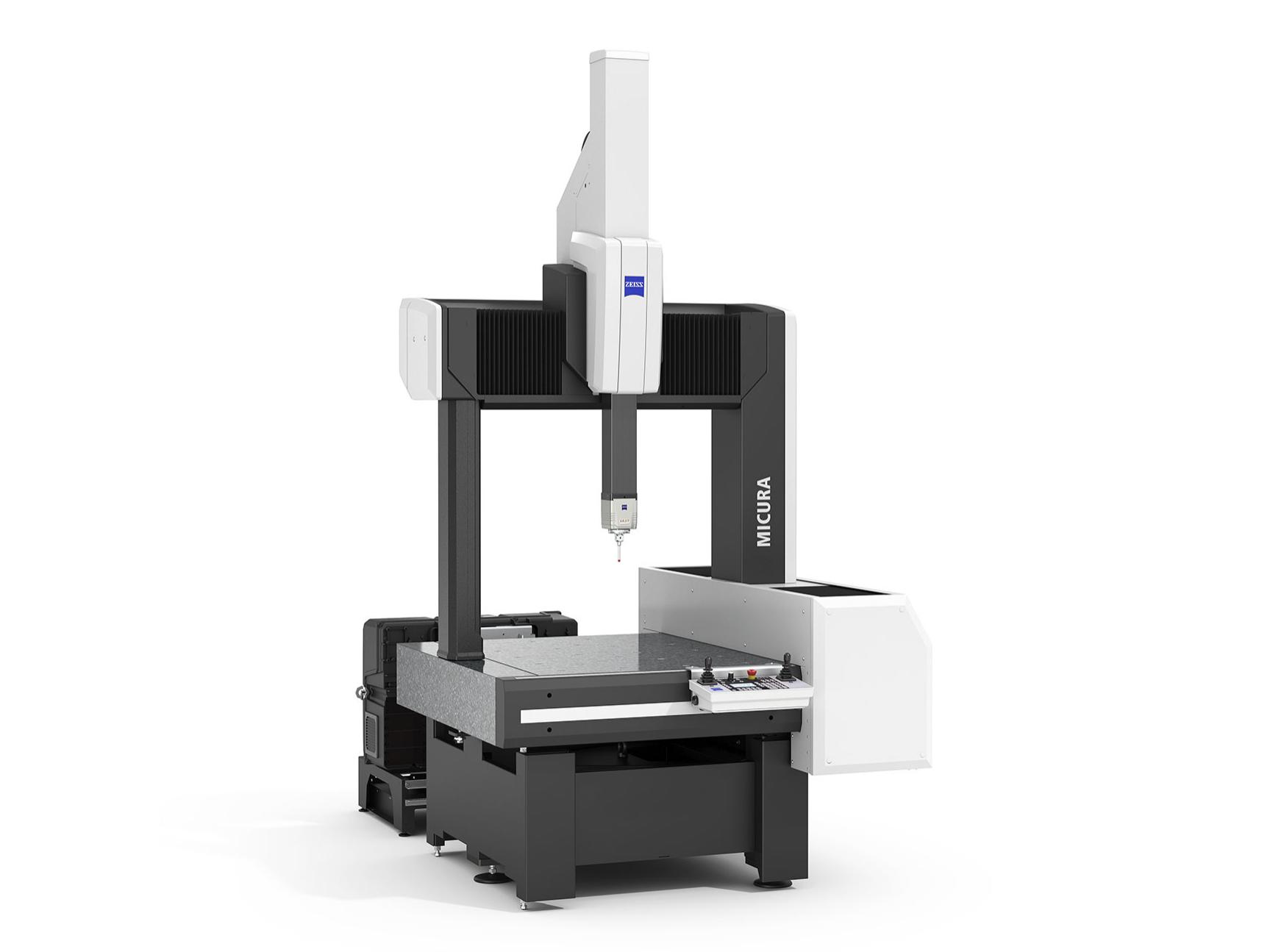

ZEISS MICURA

ZEISS MICURA

Pienille komponenteille tiukoilla toleransseilla

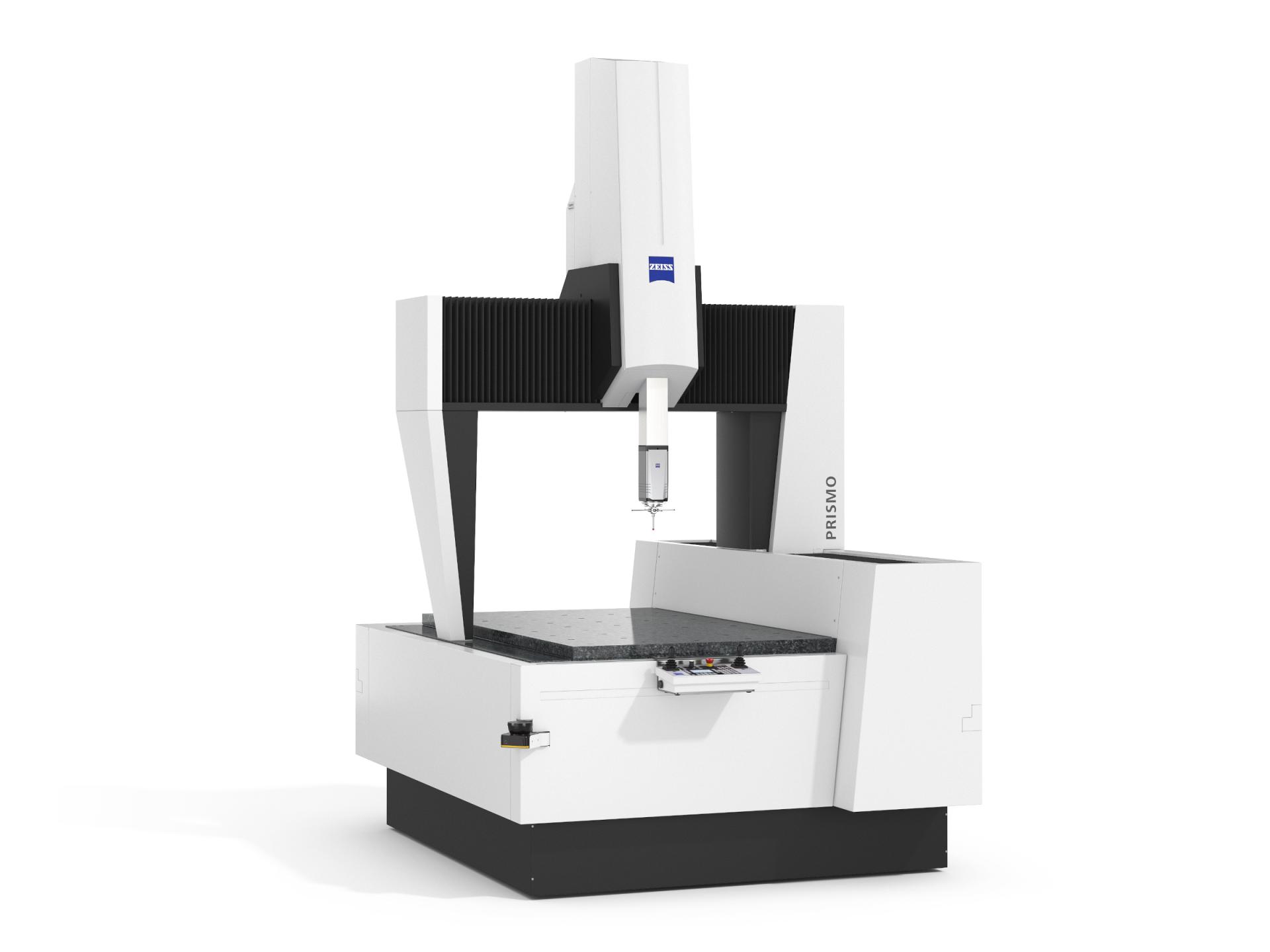

ZEISS PRISMO ‑perhe

ZEISS PRISMO ‑perhe

Tarkkuusluokan kone joustaviin mittaustehtäviin

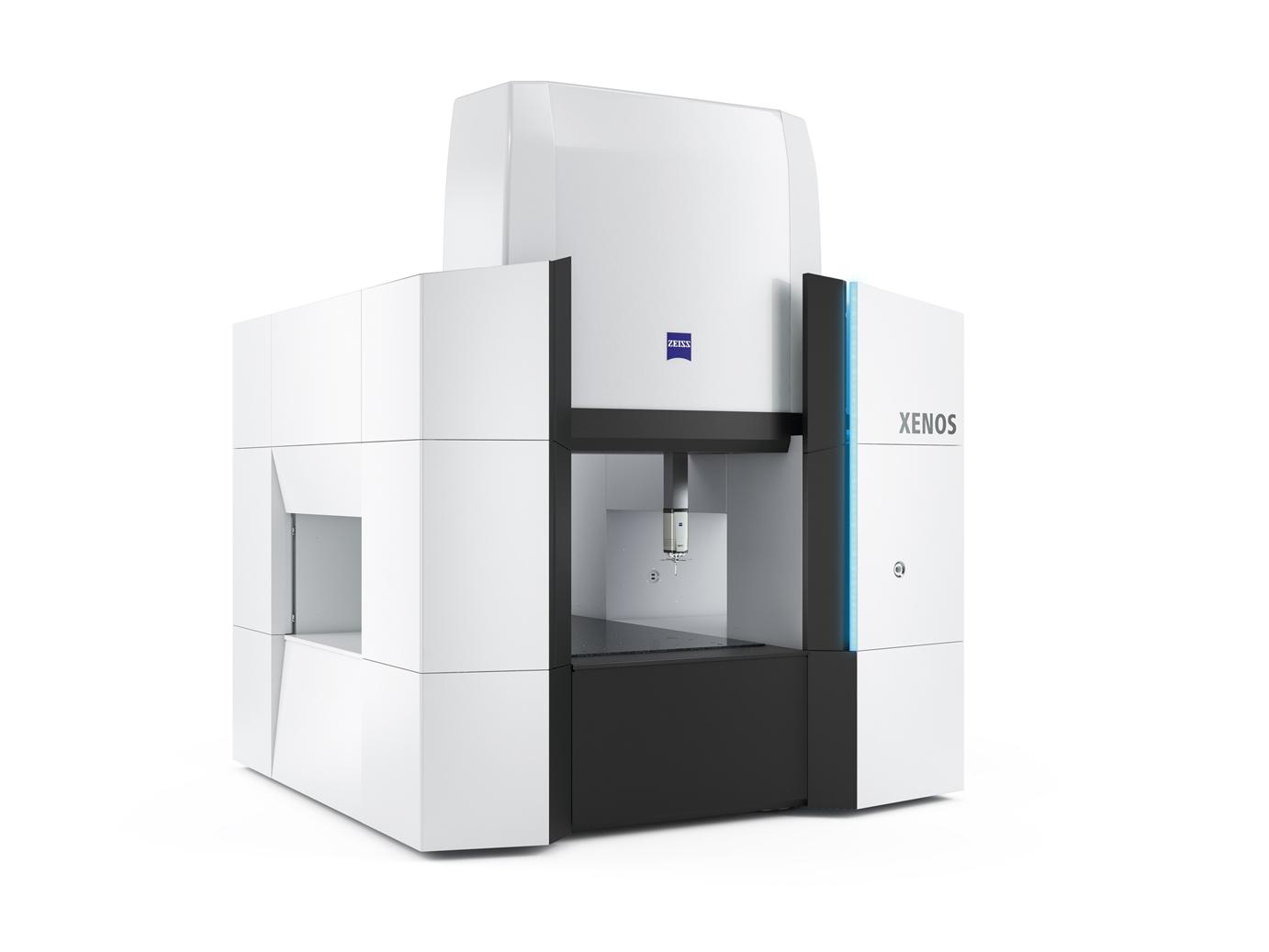

ZEISS XENOS

ZEISS XENOS

Referenssikone

Tekninen vertailu

ZEISS SPECTRUM
ZEISS SPECTRUM ‑perhe

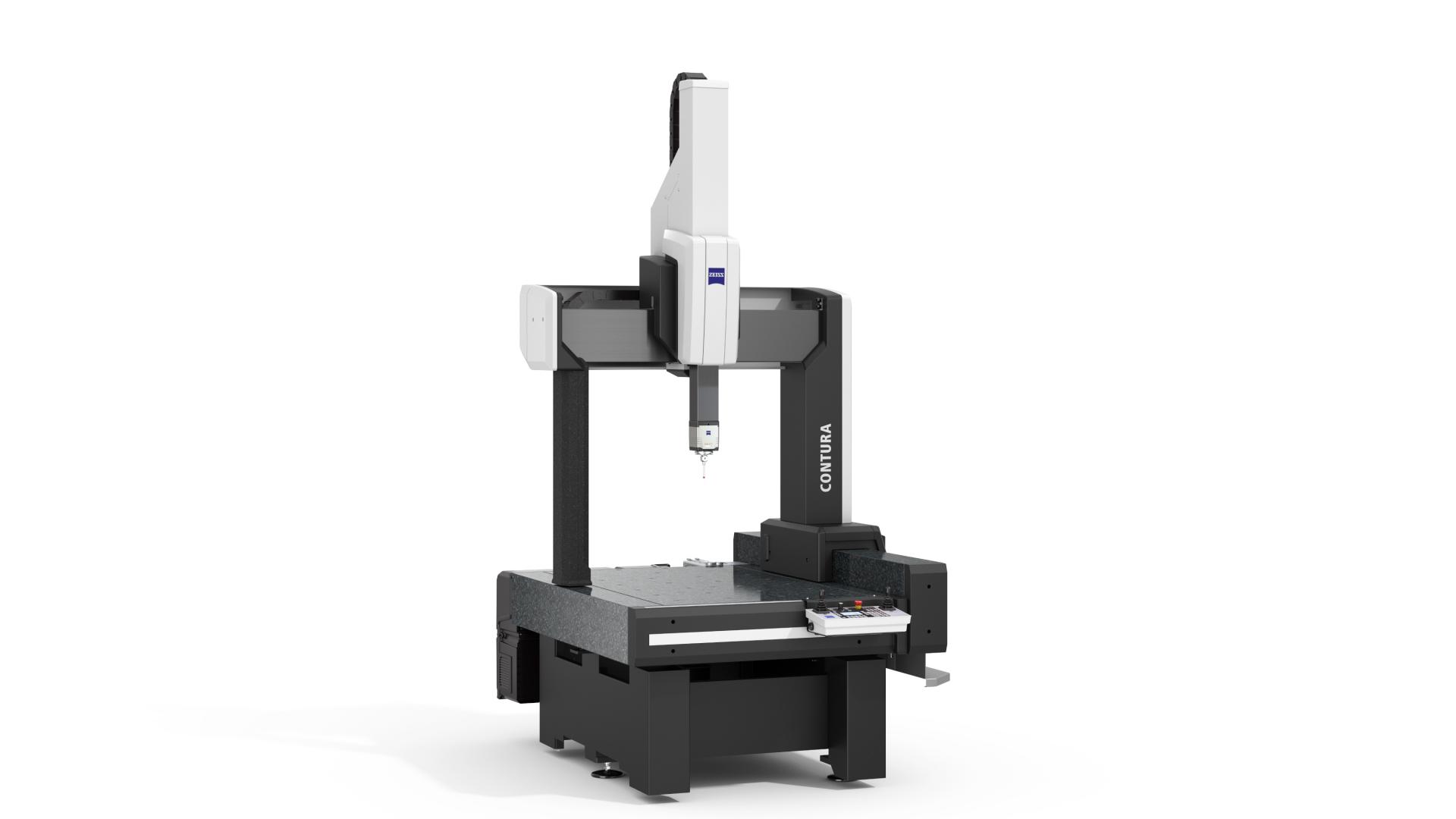

ZEISS CONTURA
ZEISS CONTURA
ZEISS MICURA
ZEISS MICURA

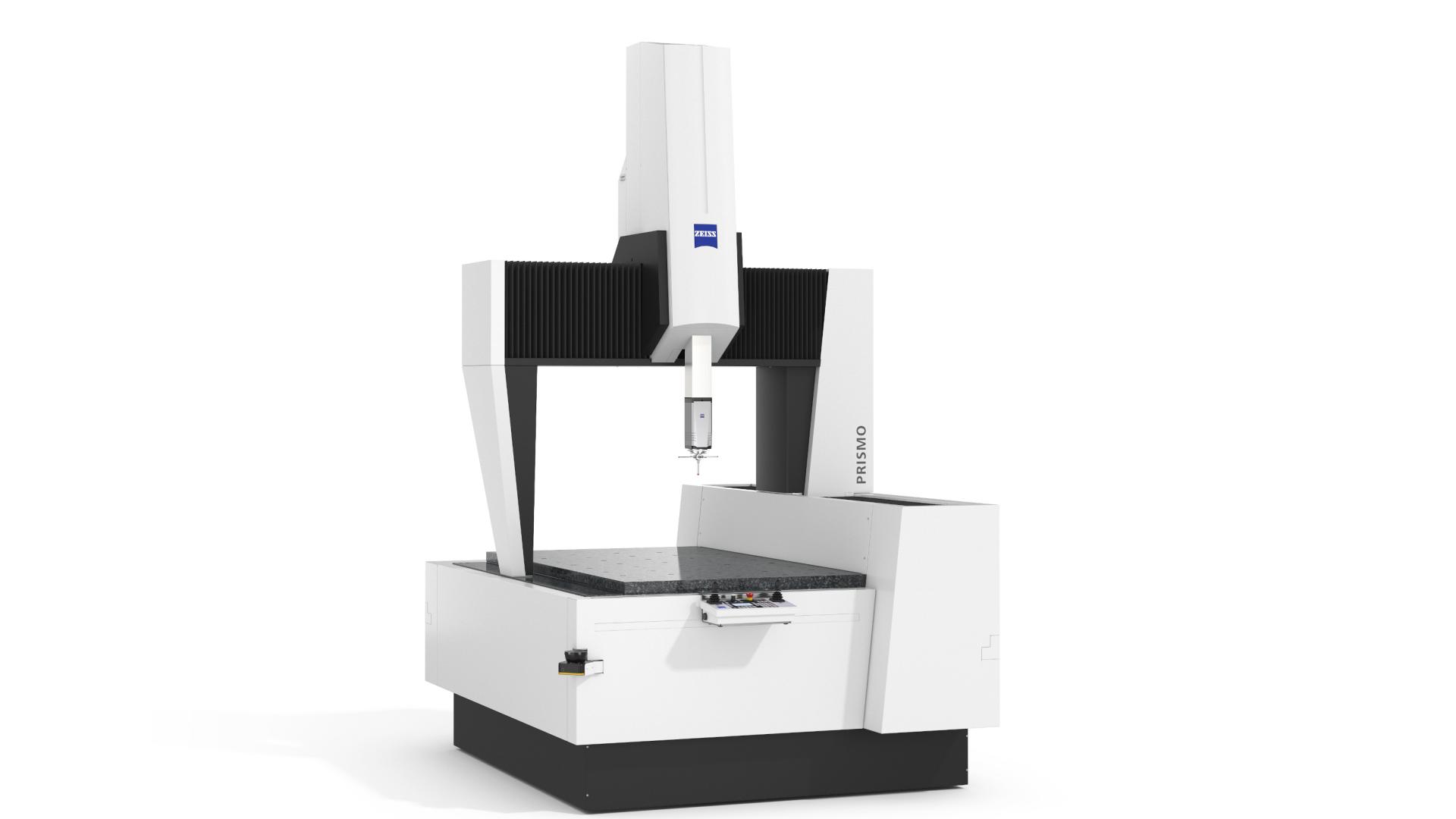

ZEISS PRISMO
ZEISS PRISMO ‑perhe

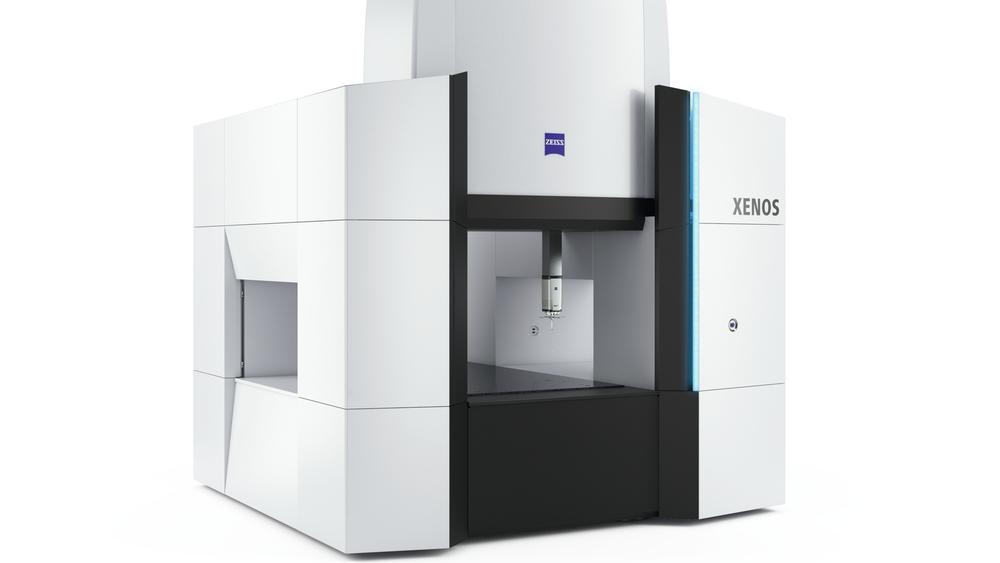

ZEISS XENOS
ZEISS XENOS

Koko (dm)

Eri kokoja

X: 5–10
Y: 5–16
Z: 6

Eri kokoja

X: 7–12
Y: 7–24
Z: 6–10

5/7/6

Eri kokoja

X: 7–16
Y: 9–42
Z: 5–14

9/13/7

Tarkkuus alkaen

1,8 + L/300 µm

1,4 + L/350 μm

0,7 + L/400 µm

0,5 + L/500 μm

0,2 + L/1000 μm

Anturit

Mallin mukaan:
ZEISS direct XDT
ZEISS direct VAST XXT
ZEISS RDS C5 CAA VAST XXT
ZEISS VAST XT gold

Laaja valikoima antureita mass-tekniikan ansiosta

ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT

ZEISS VAST XT gold
ZEISS VAST XTR gold

Laaja valikoima antureita mass-tekniikan ansiosta

ZEISS VAST gold, ZEISS VAST XT gold (mallin mukaan), ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS DotScan, ZEISS LineScan, ZEISS ViScan, ZEISS ZAS, ZEISS ROTOS (mallin mukaan)

ZEISS VAST gold

Työkappaleen enimmäispaino

400–1500 kg (koon mukaan)

730–1200 kg (koon mukaan)

730 kg

1000–5000 kg (koon ja mallin mukaan)

1000 kg

Ohjelmisto

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

ZEISSin siltatyyppisten koordinaattimittauskoneiden hyödyt

Suuri mittausnopeus koordinaattimittauskoneen suuren jäykkyyden ansiosta

Suuri mittausnopeus koordinaattimittauskoneen suuren jäykkyyden ansiosta

ZEISS takaa korkeat laatustandardit luottamalla kolmeen keskeiseen ominaisuuteen: dynaaminen jäykkyys, liikkuvien osien vähäinen paino ja luotettava eristys ympäristön vaikutuksilta.

Koordinaattimittauskoneen dynaaminen jäykkyys on tarkkuuden kannalta ratkaisevan tärkeä tekijä. Se on ainoa tapa välttää mittauspoikkeamat, kun skannauksessa käytetään suuria nopeuksia. Jotta korkea suorituskyky on varmistettu kaikissa sovelluksissa, ZEISSin siltatyyppisissä koordinaattimittauskoneissa on lämpötila- ja tärinäeristys sekä suojaverhoukset, jotka suojaavat koneita ympäristön vaikutuksilta. Siltatyyppisten koordinaattimittauskoneiden mittauspöytä on valmistettu graniitista. ZEISS käyttää liikkuvissa osissa keraamia ja DLC-alumiinia, jotta niistä saadaan mahdollisimman kevyitä mutta jäykkiä. Lisäksi ZEISSin siltatyyppisissä koordinaattimittauskoneissa on ilmalaakerit. Näiden ilmalaakereiden optimaalinen jakautuminen estää liukumisesta aiheutuvan kitkan ja kulumisen monissa sovelluksissa.

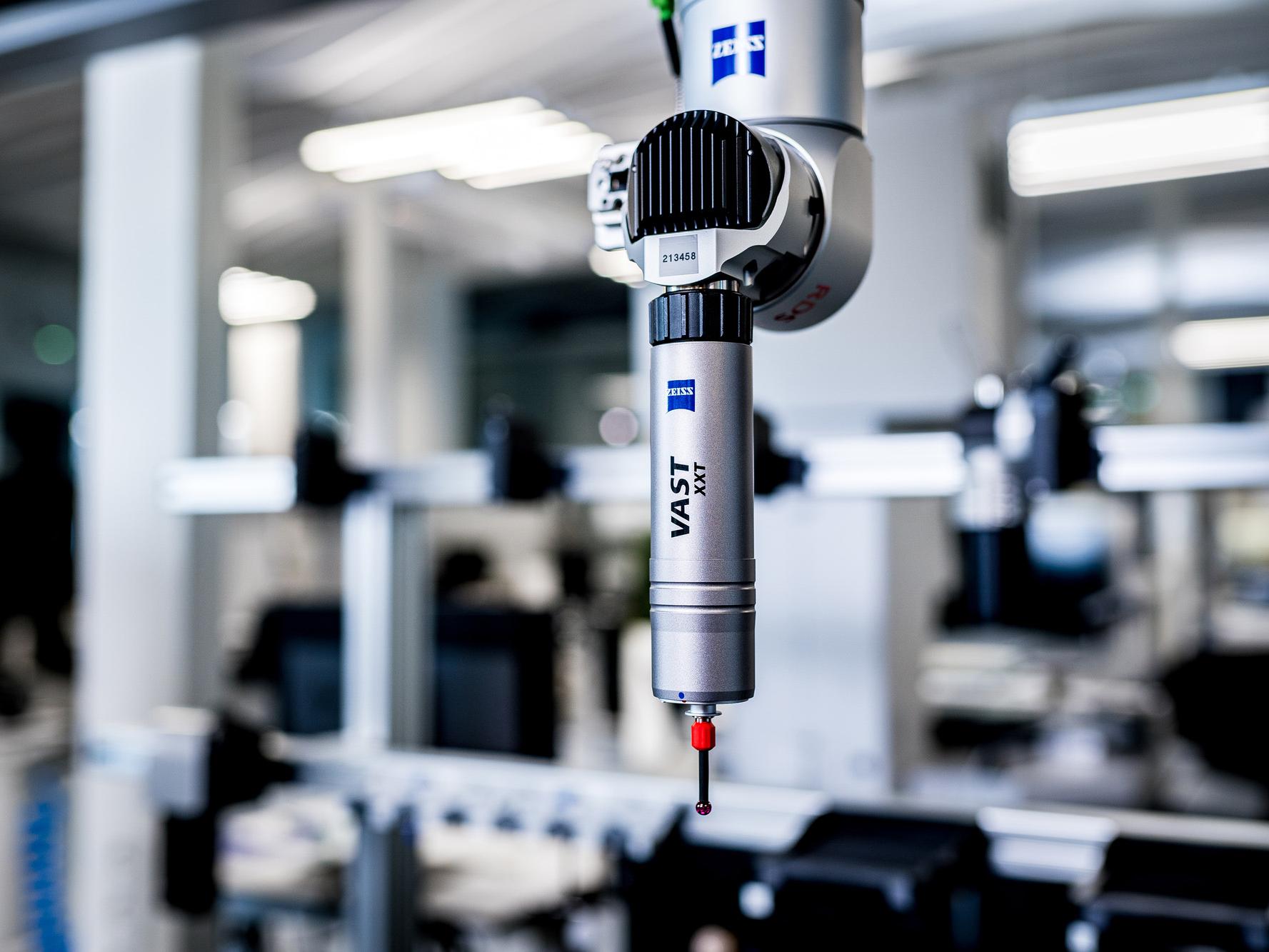

ZEISS VAST XXT ‑mittauspää käytössä

Lyhyemmät mittausajat yksilöllisen ZEISS-kärkiyhdistelmän ansiosta

ZEISS VAST ‑skannausanturit mahdollistavat myös pitkien ja raskaiden kärkiyhdistelmien käytön, mikä säästää aikaa työkappaleiden syvälle ulottuvien piirteiden skannauksessa. Maksimaalista joustavuutta ja mittausnopeutta varten voidaan käyttää myös monimutkaisia, eri tavoin kohdistetuilla antureilla varustettuja kärkiyhdistelmiä. Näin voidaan optimoida kärkijärjestelmän vaihto ja lyhentää monimutkaisten työkappaleiden mittausaikoja.

Alkuperäiset ZEISS-lisävarusteet auttavat saavuttamaan parhaat mahdolliset mittaustulokset jokaisessa mittauksessa. Materiaalien, muotoilun ja tekniikan testattu yhdistelmä saavuttaa täyden potentiaalinsa, kun koordinaattimittauskoneen eri komponentit sopivat täydellisesti yhteen.

Löydät siltatyyppisiin koordinaattimittauskoneisiisi sopivat lisävarusteet ZEISS-verkkokaupasta.

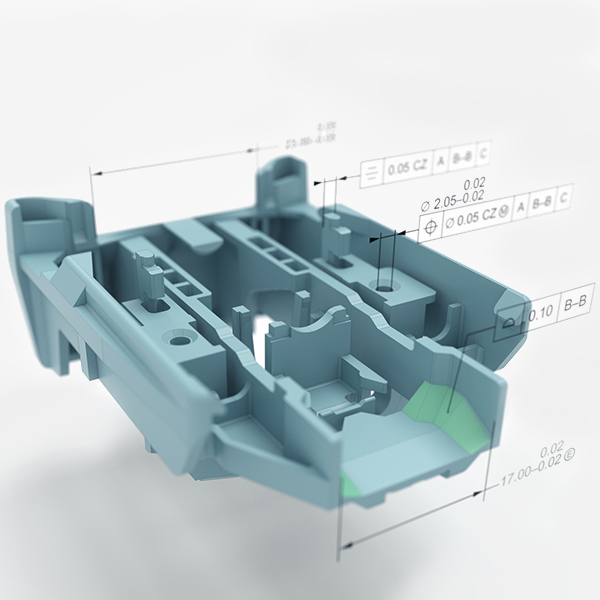

Universaali mittausohjelmisto

Universaali mittausohjelmisto

Jokainen ZEISSin siltatyyppinen koordinaattimittauskone on yhteensopiva universaalin ZEISS CALYPSO ‑mittausohjelmiston kanssa. ZEISS CALYPSO ‑mittausohjelmistoratkaisuun sisältyvät ZEISS PiWeb ‑ohjelmiston keskeiset raportointi- ja tilastotoiminnot, jotka tukevat käyttäjiä informatiivisten mittausraporttien luonnissa.

Skannaustekniikalla varustetut siltatyyppiset koordinaattimittauskoneet

Jotta asiakkaille voidaan taata parhaat mahdolliset mittaustulokset kaikissa mittausteknisissä haasteissa, ZEISS käyttää siltatyyppisiä koordinaattimittauskoneita, jotka on varustettu skannaustekniikalla. ZEISS luottaa koordinaattimittauskoneidensa tarkkuudessa kolmeen tekijään: Aktiivinen skannaus takaa maksimaalisen tarkkuuden ja suuremman mittausnopeuden ja mahdollistaa samalla tuntemattomien muotojen skannaamisen. Navigator-tekniikka mahdollistaa nopean ohjelmoinnin ja skannauksen sekä aikaa säästävän kvalifikaation. FlyScan-toiminnolla voidaan skannata lennossa työkappaleita, joiden muodoissa on keskeytyksiä, ja hyötyä lyhyistä ohjelmointi- sekä mittausajoista.

Vorteile auf einen Blick

Hyödyt yhdellä silmäyksellä

  • Suuri mittausnopeus
  • Lyhyemmät mittausajat optimoidun kärkiyhdistelmän vaihdon ansiosta
  • Täydelliset mittaustulokset skannaustekniikan ansiosta
  • Räätälöidyt ratkaisut laajan valikoiman ansiosta
  • Evaluoinnit ZEISS CALYPSO- ja ZEISS PiWeb ‑ohjelmistoilla
  • Laaja ZEISS-palvelujen valikoima


Lisää ZEISS-palveluja

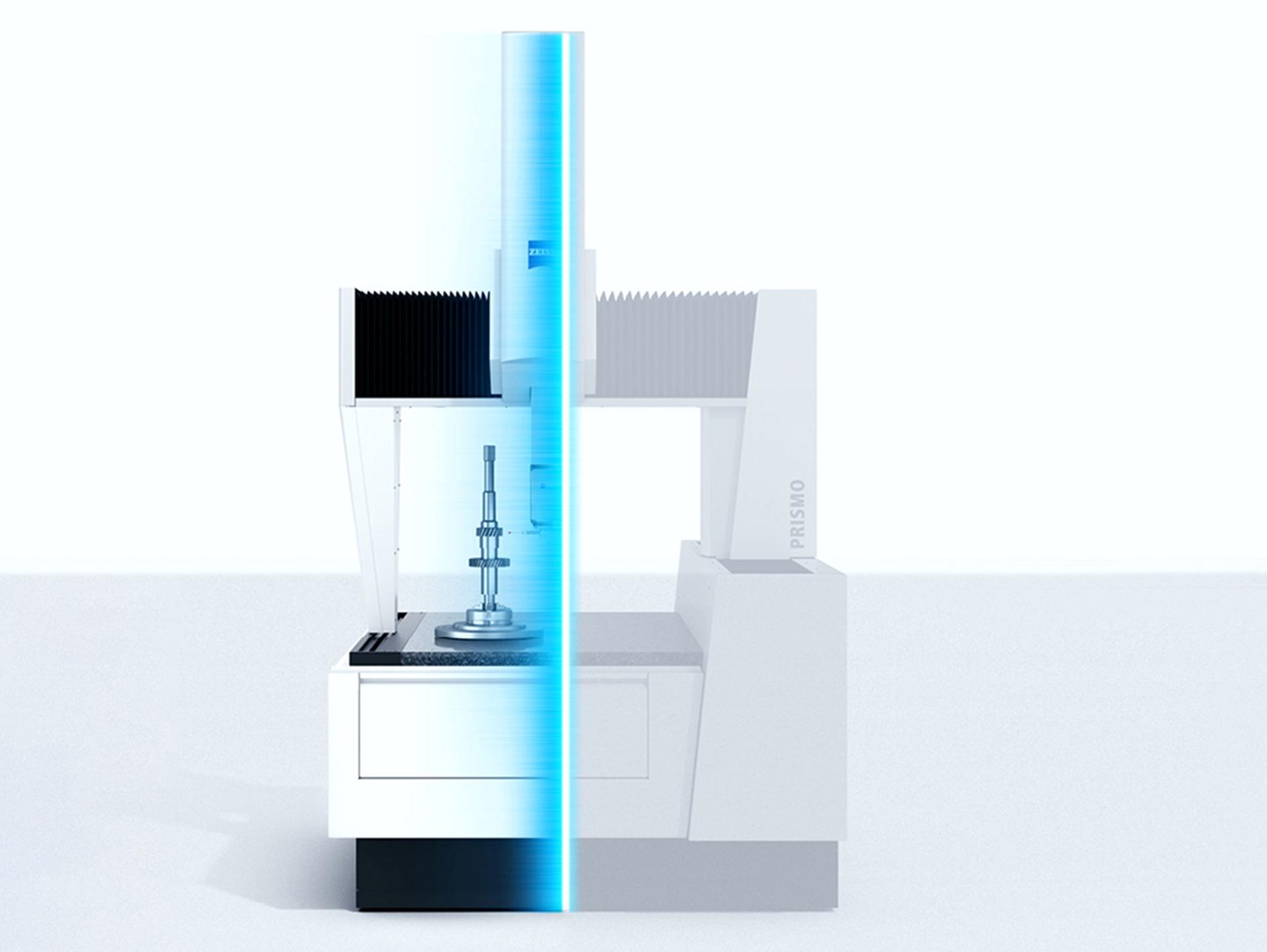

ZEISS Retrofit

ZEISS Retrofit: Koordinaattimittauskoneesi suorituskykypäivitys

Päivitä siltatyyppinen koordinaattimittauskoneesi tulevaisuutta varten sopivaksi ja säästä 60 % aikaa uusien toimintojen ansiosta. Saatavilla koordinaattimittauskoneille, jotka ovat enintään 30 vuotta vanhoja.

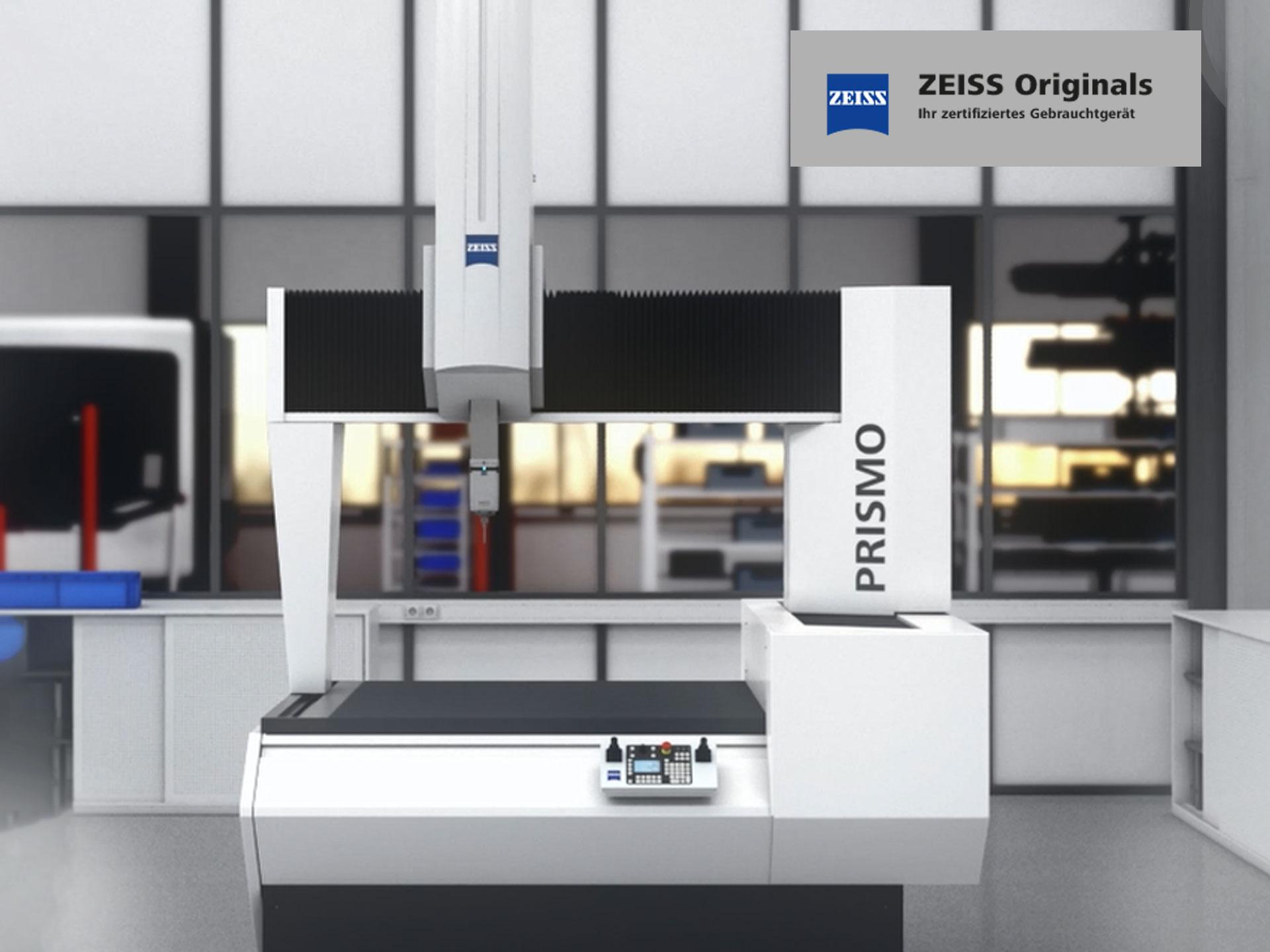

ZEISS Originals

ZEISS Originals: Peruskorjatut käytetyt laitteet

ZEISS Originals ‑järjestelmät ovat käytettyjä, peruskorjattuja ZEISS-koordinaattimittauskoneita, jotka on testattu tiukkojen kriteerien mukaisesti – vastuullinen ratkaisu erinomaista suorituskykyä varten.
