Suuret koordinaattimittauskoneet

Suuret koordinaattimittauskoneet

Suurten komponenttien luotettava testaus

Suurten komponenttien laadunvarmistus ZEISS MMZ ‑tuoteperheen koneilla

Suuren mittausalueen ja kuormitettavuuden koordinaattimittauskoneet ovat välttämättömiä eri aloilla, kuten energian- ja sähköntuotannossa, koneenrakennuksessa ja ilmailu- ja avaruusteollisuudessa. ZEISS MMZ ‑tuoteperheen koneiden koko on konfiguroitavissa, jotta myös suurimmat työkappaleet voidaan mitata – tarkkuudesta tinkimättä.

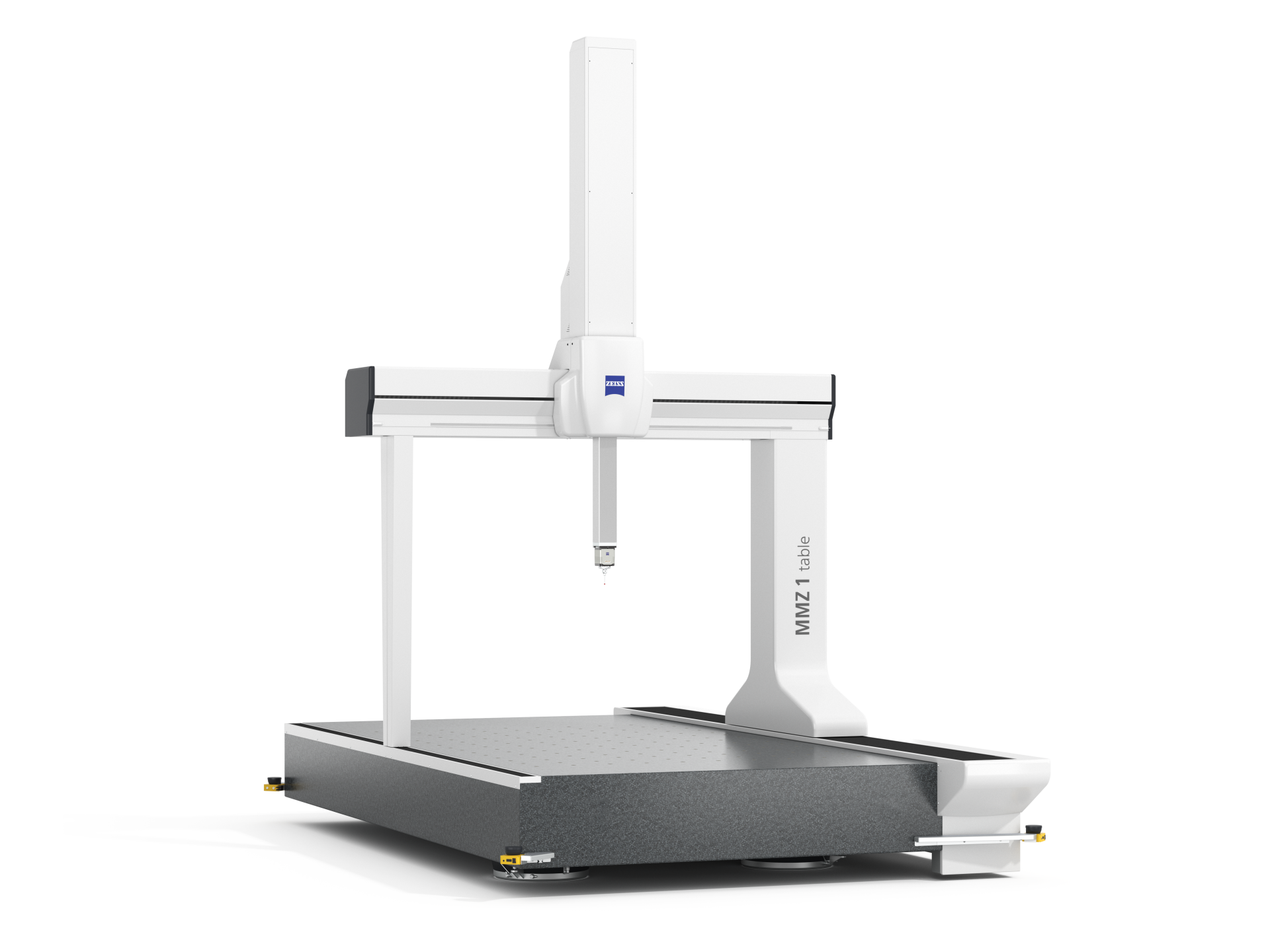

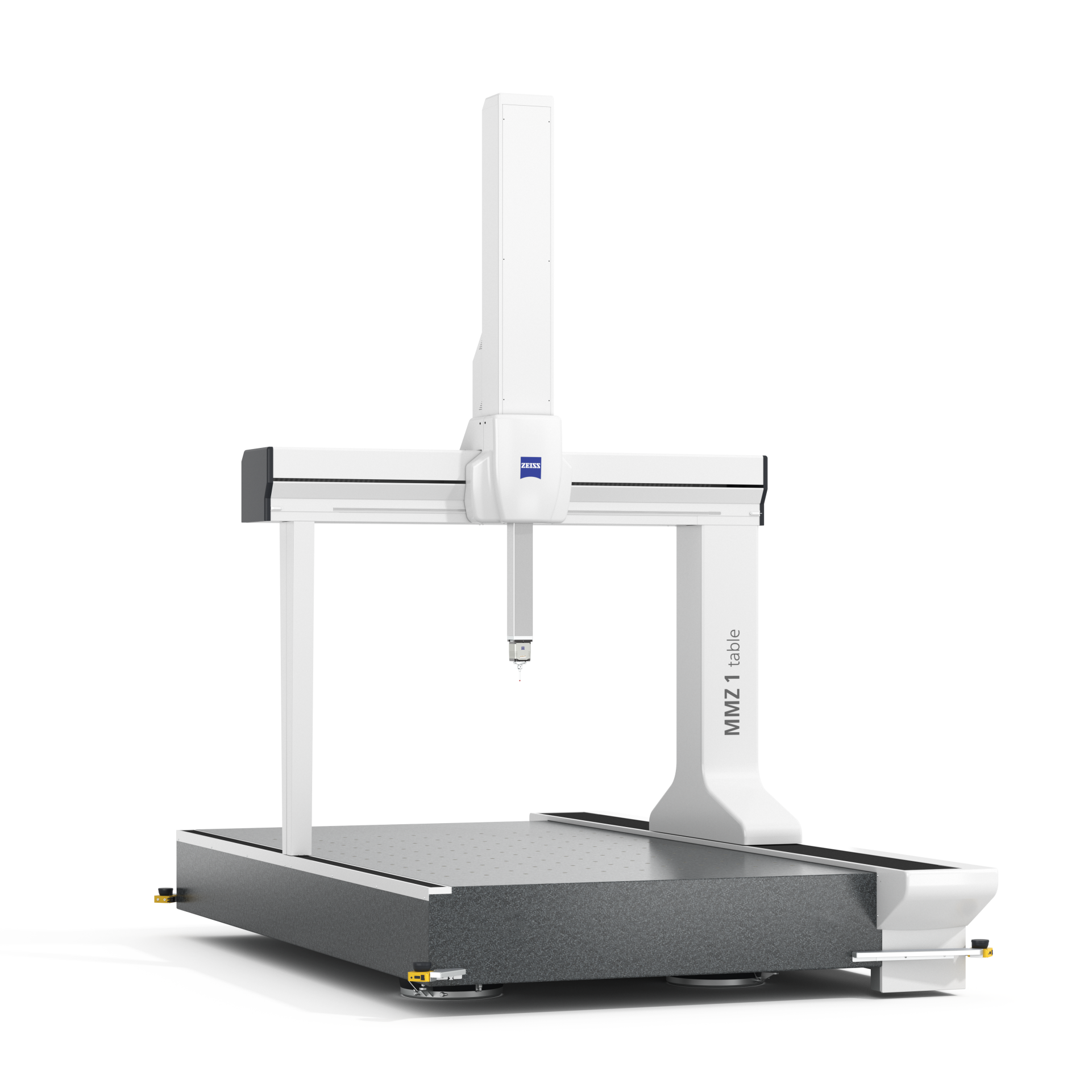

MMZ 1 table

ZEISS MMZ 1 table

Kompakti ratkaisu suurikokoisille osille

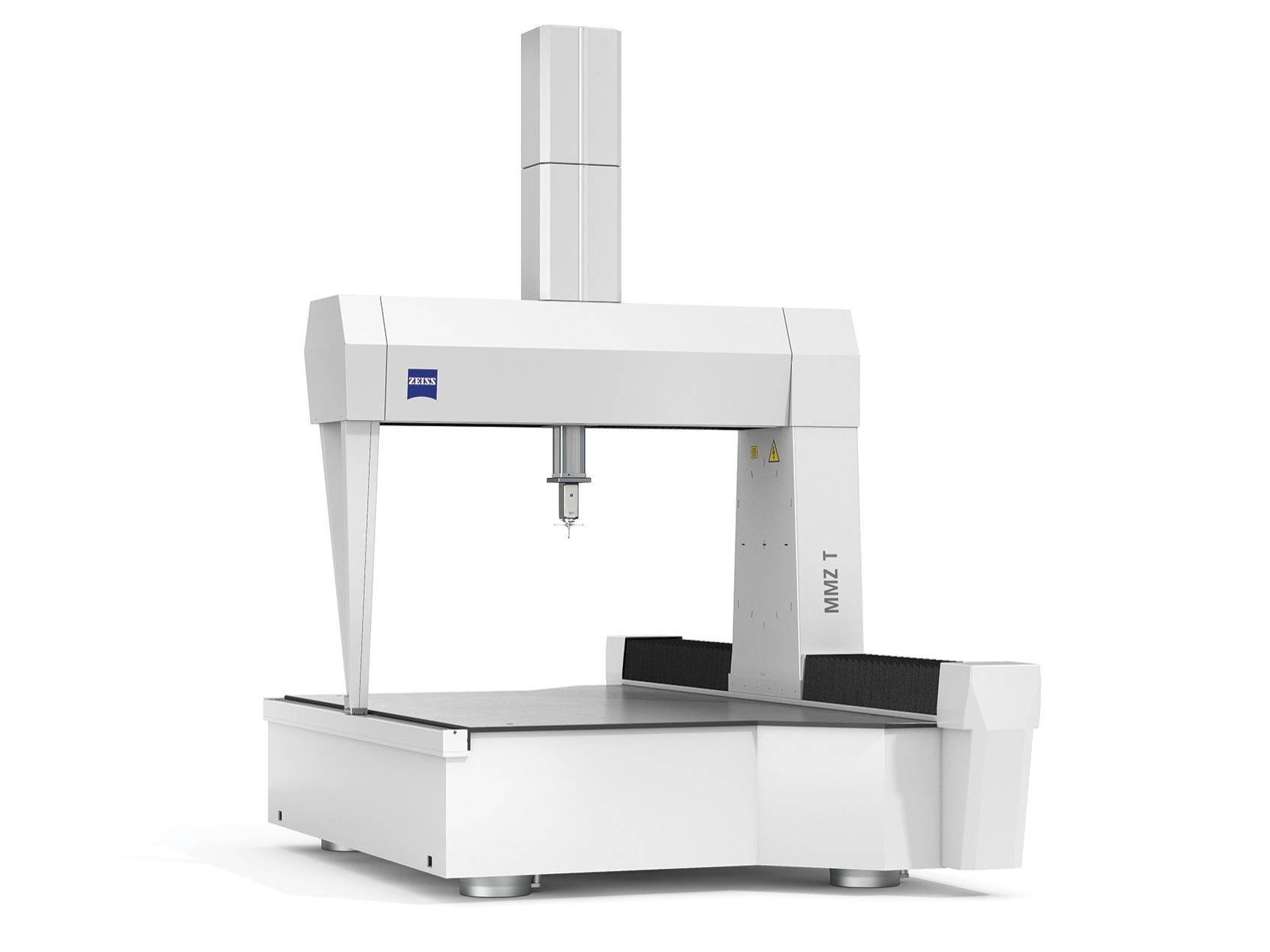

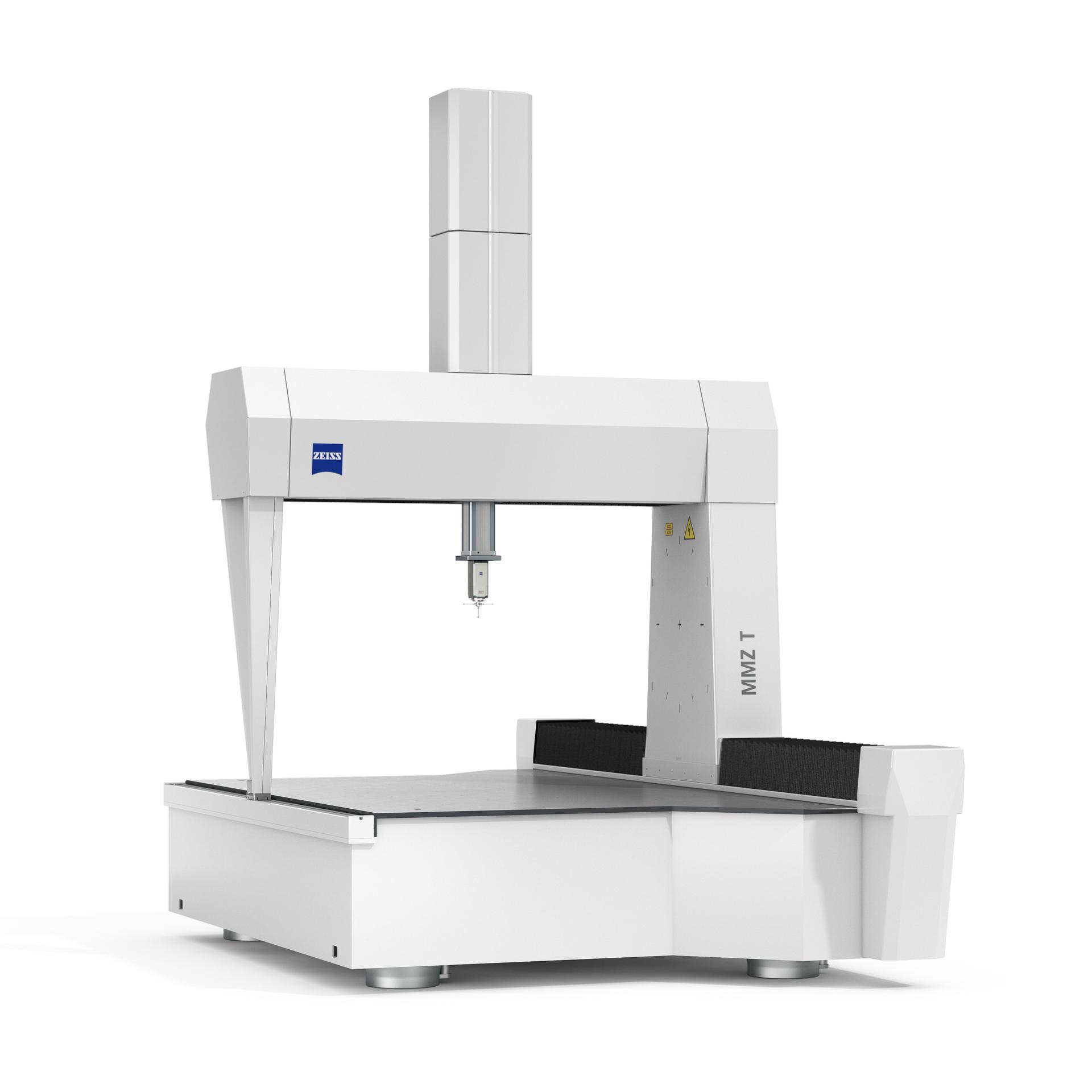

MMZ T

ZEISS MMZ T

Portaalimittauskoneet erittäin raskaille komponenteille (10 t)

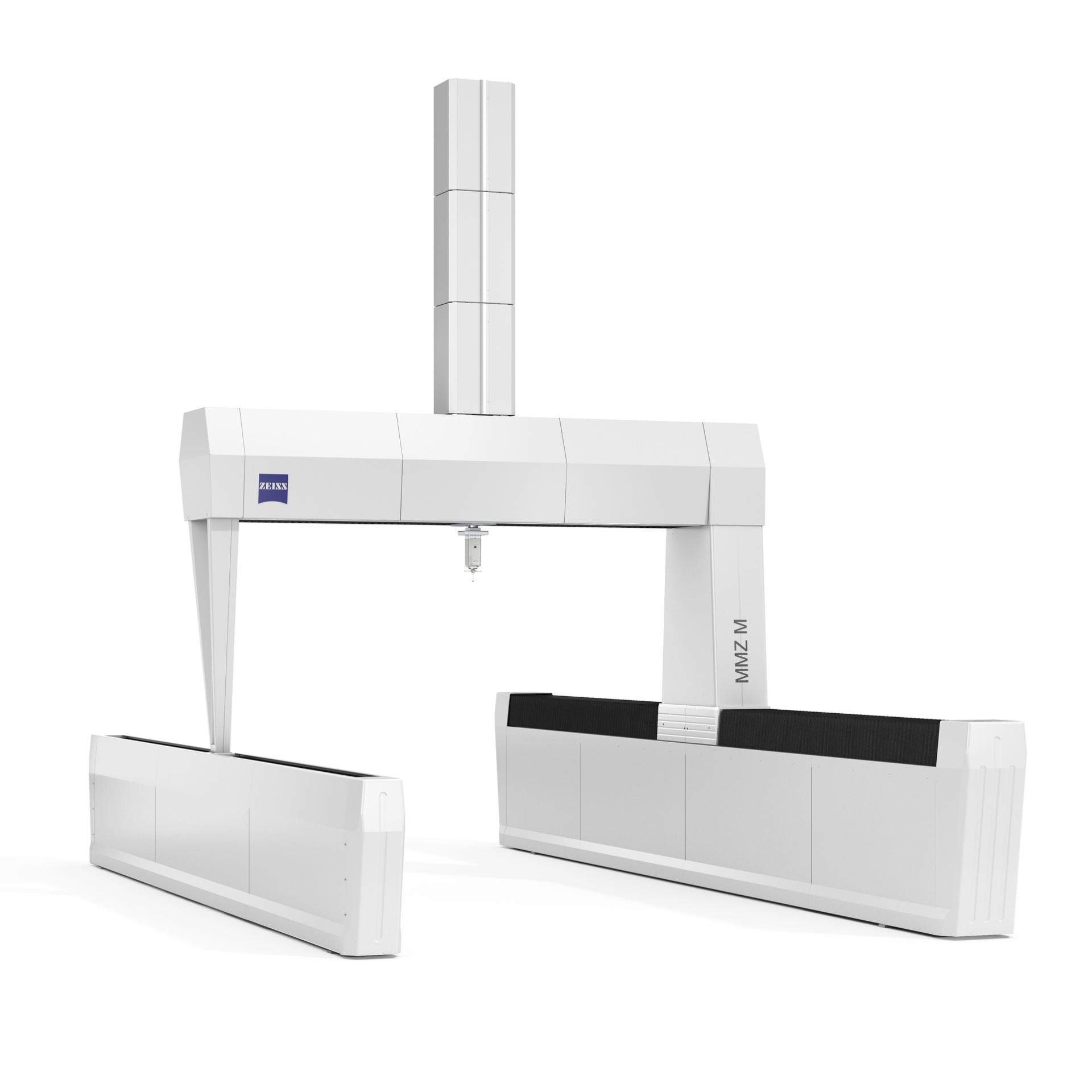

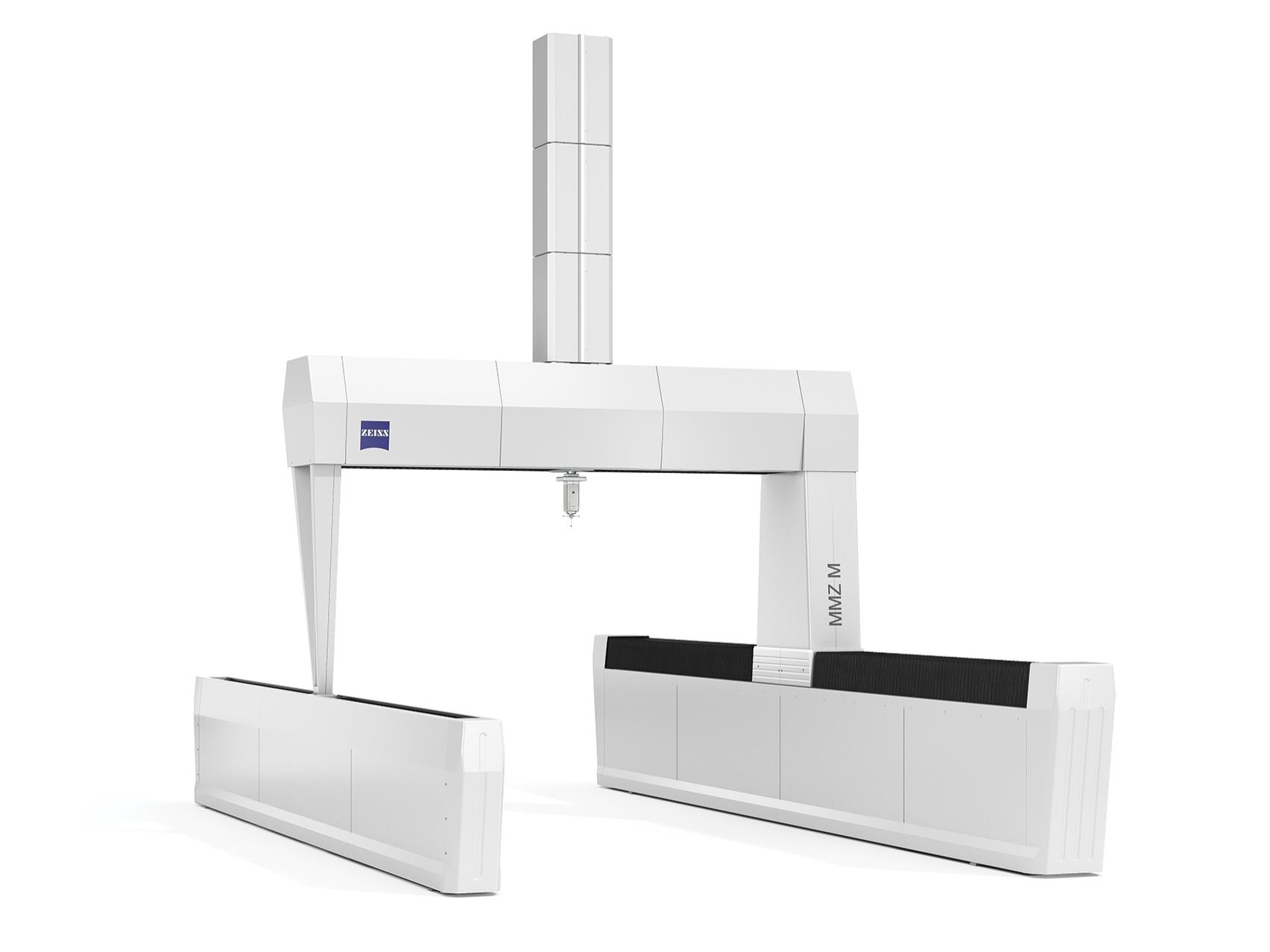

MMZ M

ZEISS MMZ M

Suurille, monimutkaisille komponenteille tiukoilla toleransseilla

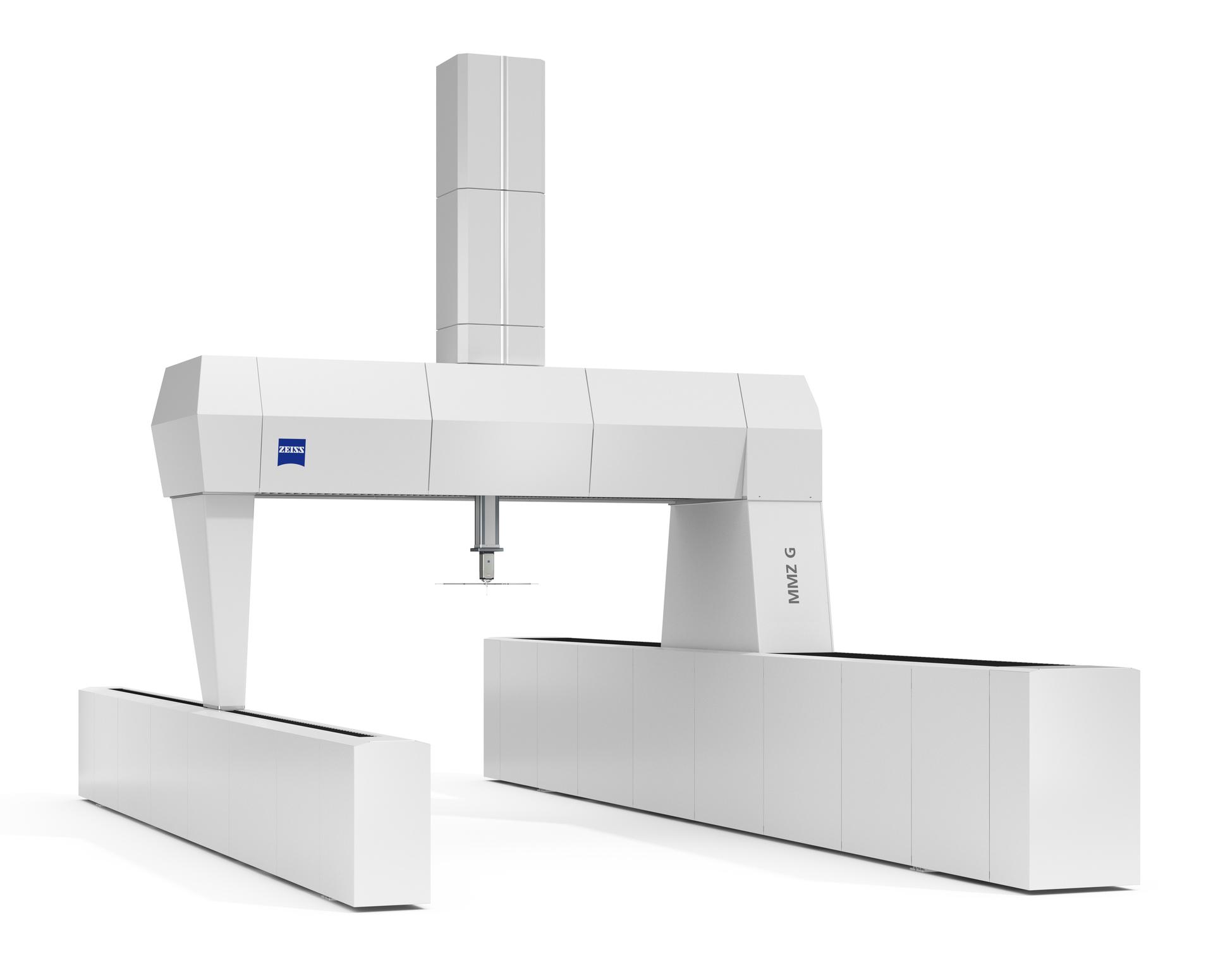

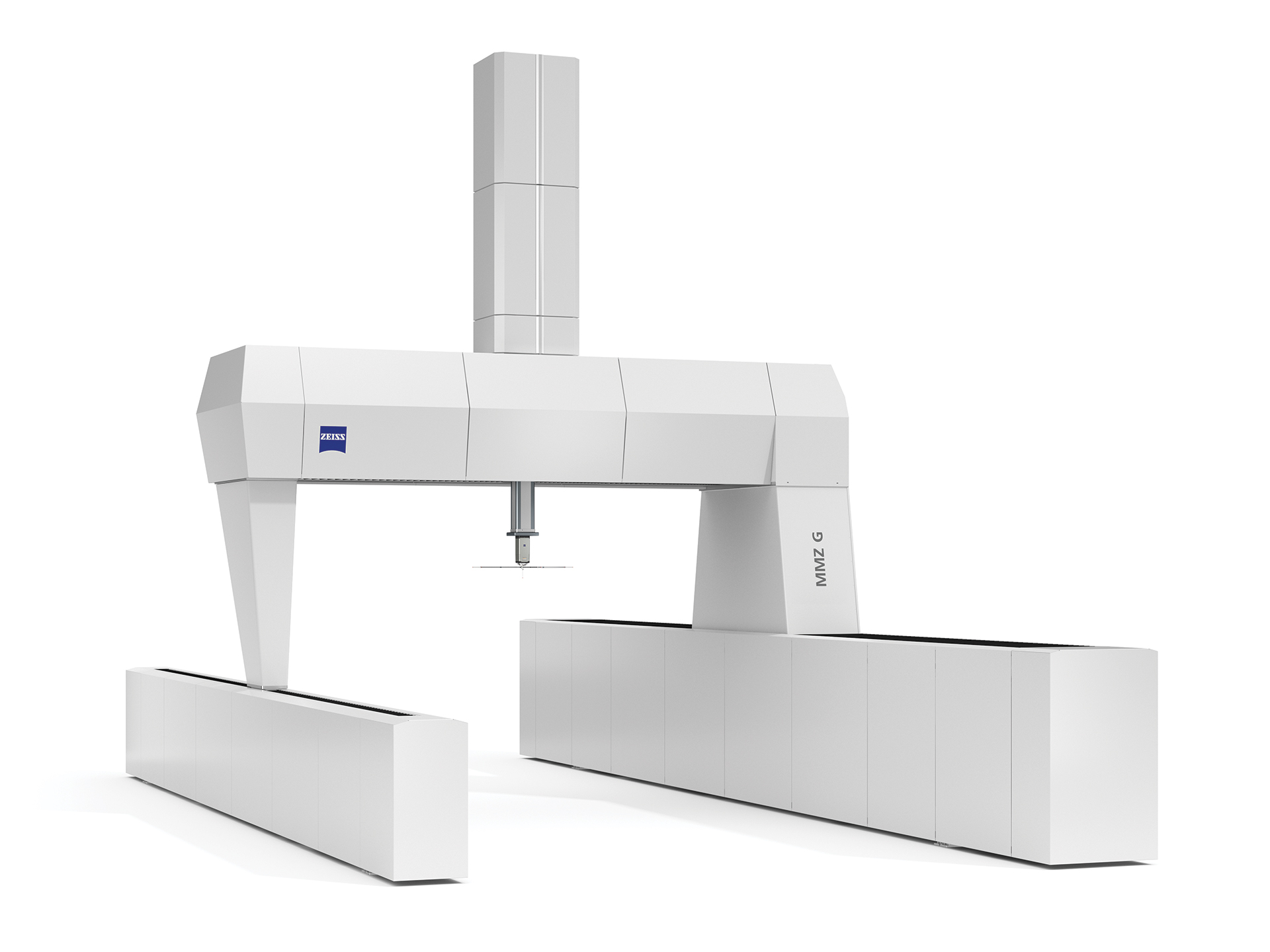

MMZ G

ZEISS MMZ G

Suurille, monimutkaisille komponenteille tiukoilla toleransseilla

ZEISS-tuotevalikoiman suurin koordinaattimittauskone

ZEISS MMZ G voidaan konfiguroida yli 200:lla eri tavalla

  • 8 m

    Enimmäispituus x-akselilla

  • 10 m

    Enimmäispituus y-akselilla

  • 3,5 m

    Enimmäispituus z-akselilla

Tekninen vertailu

ZEISS MMZ 1 table
ZEISS MMZ 1 table
ZEISS MMZ T
ZEISS MMZ T
ZEISS MMZ M
ZEISS MMZ M
ZEISS MMZ G
ZEISS MMZ G

Tekniset tiedot

Tyyppi

Silta

Silta

Suuri silta

Suuri silta

Koot

20/30/15
20/40/15

X: 21
Y: 32, 44, 52
Z: 12, 16

X: 20, 30
Y: 30, 45, 60
Z: 12, 16, 20

Yli 200 mahdollista yhdistelmää
Xmax: 80
Ymax: 100
Zmax: 35

Yhteensopiva mittauspää

VAST XT gold, VAST gold, VAST XTR,
RDS – VAST XXT

VAST XT gold, VAST gold, VAST XTR
RDS – VAST XXT

VAST XT gold, VAST gold, VAST XTR
RDS – VAST XXT

VAST XT gold, VAST gold, VAST XTR
RDS – VAST XXT

Tarkkuus

3,6 + L/250 µm

Alkaen 2,4 + L/400 µm

Alkaen 2,2 + L/400 µm

Alkaen 2,2 + L/400 µm

Työkappaleen enimmäispaino

5 t

10 t

Määräytyy perustuksen paksuuden mukaan

Määräytyy perustuksen paksuuden mukaan

Perustus tarvitaan

Ei*

Ei*

Kyllä

Kyllä

*jos lattia kestää kuormituksen
