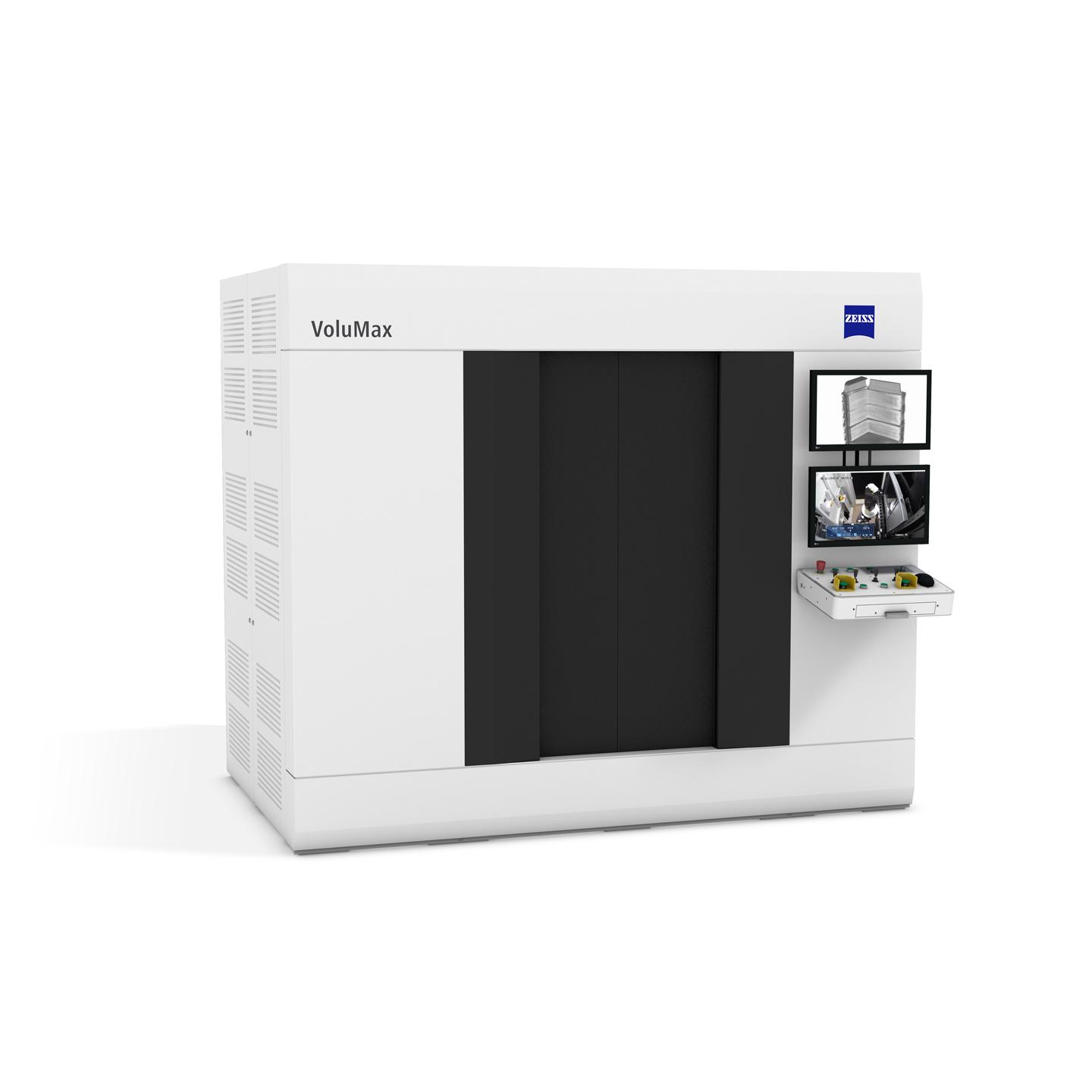

ZEISS VoluMax 9 titan

Väkevä kokonaisratkaisu tehokkaisiin työnkulkuihin

ZEISS VoluMax 9 titan ‑koneessa yhdistyvät suuri teho ja maksimaalinen helppokäyttöisyys. CT-järjestelmän 450 kV:n jännite ja 1 500 W:n teho takaavat tehokkaan läpivalaisun. Järjestelmä havaitsee luotettavasti hyvin tiheissä osissa ja monimutkaisissa monimateriaalisissa kokoonpanoissa olevat viat.
Kaikki tehtävät skannauksen kalibroinnista raportin luontiin voidaan suorittaa yhdellä, täysin integroidulla ZEISS INSPECT X-Ray ‑ohjelmistolla.

Tiheiden materiaalien ja monimutkaisten kokoonpanojen luotettava tarkastus
Kompakti muotoilu takaa käytettävissä olevan tilan järkevän käytön
Saumaton työnkulku yhdellä ohjelmistolla


      Helppokäyttöinen CT-tehopakkaus

    ZEISS VoluMax 9 titan ‑koneessa yhdistyvät 450 kV:n suorituskyky ja helppokäyttöisyys, minkä lisäksi se on luokkansa pienikokoisin ja kestävin järjestelmä markkinoilla. Koneen tilavaan sisätilaan mahtuu jopa 590 x 700 mm:n kokoisia ja 60 kg:n painoisia osia, ja 3k-detektori ja 1 500 W:n teho mahdollistavat huomattavan läpivalaisukyvyn, mikä on tärkeää suurten ja tiheiden osien käsittelyssä.

Kolmansien osapuolten sisältö estetty

Videon toistaminen on estetty evästeasetustesi vuoksi. Muuta asetuksia ja toista video napsauttamalla alla olevaa painiketta ja antamalla suostumuksesi "toiminnallisten" seurantatekniikoiden käyttämiseen.

Teho, laatu ja helppokäyttöisyys

Edut yhdellä silmäyksellä

ZEISS VoluMax 9 titan sopii monenlaisiin sovelluksiin, joihin kohdistuu erilaisia tehokkuus- ja laatuvaatimuksia. Se tarjoaa useille teollisuudenaloille luotettavan keinon suorittaa hyvin tiheiden osien johdonmukaisia vikojen tarkastuksia.

Kaikki tehtävät skannauksen kalibroinnista raportin luontiin voidaan suorittaa täysin integroidulla ZEISS INSPECT X-Ray ‑ohjelmistolla. Tämä ohjelmisto opastaa kokemattomatkin käyttäjät jokaisen prosessivaiheen läpi tuottaen erinomaisia tuloksia vikojen tarkastuksessa ja yksittäisten komponenttien kokoonpanon valvonnassa. Ohjelmiston eri ominaisuuksilla voit helposti määrittää röntgenjärjestelmän pääkomponenttien tilan, tunnistaa oikeat CT-kuvausparametrit, rekonstruoida skannausdatan, saada välittömät 3D-näkymät ja suorittaa tärkeimmät arvioinnit.

Kompakti, älykäs muotoilu

Vähäinen koneen tarvitsema tila, integroitu ohjauskonsoli ja paranneltu akselijärjestelmä huolehtivat erinomaisesta käytettävyydestä. Generaattorit on liitetty järjestelmään kiinteästi, joten ne eivät vaadi ylimääräistä tilaa. Tällä kompaktilla mutta tilavalla järjestelmällä voidaan käsitellä jopa 590 x 700 mm:n kokoisia osia, mikä takaa käytettävissä olevan tilan järkevän käytön.
Luja ratkaisu

Tämä vankka ja suorituskykyinen kone tarjoaa pitkän käyttöiän ja minimaalisen hukka-ajan jopa hyvin vaativissa käyttöympäristöissä. ZEISS kehittää ja valmistaa generaattorit ja akselijärjestelmät itse, mikä korostaa sitoutumista huippulaatuisiin komponentteihin ja parantaa tuottavuutta kautta linjan.
Erinomainen ZEISS-palvelu

ZEISS tarjoaa suuren valikoiman erinomaisia laitteisto- ja ohjelmistopalveluja, jotka auttavat pitämään koneiden huoltotarpeen vähäisenä. Nopeaa tukea on saatavilla kuitenkin aina tarvittaessa. Asiakkaan kieltä puhuvien huoltoteknikkojen ja kouluttajien tiimit ovat valmiudessa 25 maassa.
Nopea tuotto sijoitetulle pääomalle

Suuritehoinen röntgenputki ja erittäin herkällä tuikeaineella varustettu detektori lyhentävät jaksoajat minimiin. ZEISS VoluMax 9 titan ‑koneen nopeammat skannaukset, vankka rakenne ja korkeat laatustandardit mahdollistavat nopean tuoton sijoitetulle pääomalle.

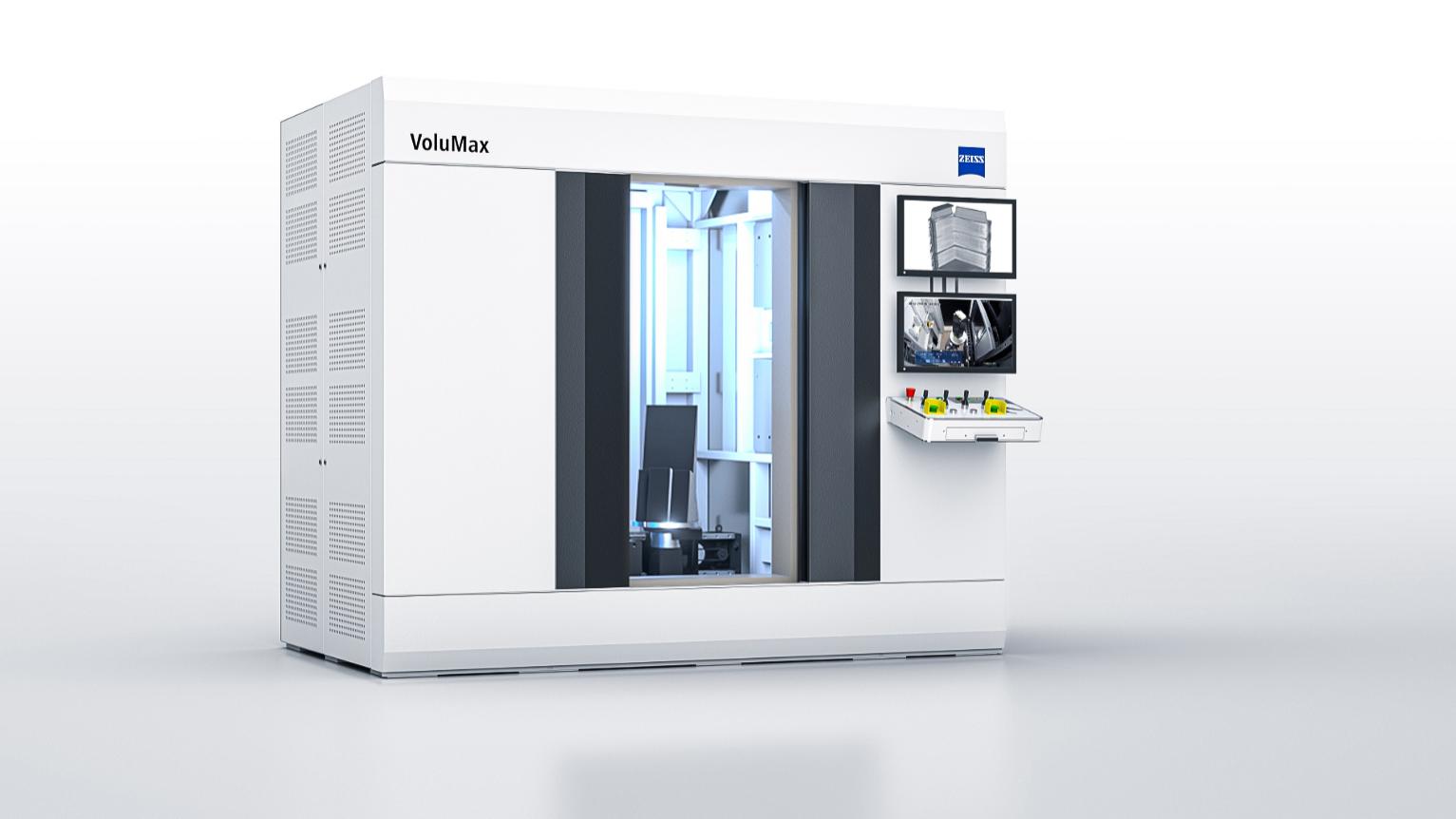

Helppo lastaus

Leveät sähköliukuovet helpottavat suurten osien käsittelyä ja automaattinen akselien siirtyminen lastausta ja purkamista. Tämä ergonomian huomioonotto lisää mukavuutta ja helppokäyttöisyyttä.
Käyttäjien turvallisuus

ZEISS on suunnitellut koneen korkeiden turvallisuusstandardien mukaisesti ja laadukkaita komponentteja käyttäen, mikä tarjoaa turvallisen ja mutkattoman käyttökokemuksen.

Tarkkuusprosessit vaativilla teollisuudenaloilla

Yleiskatsaus tyypillisiin sovelluksiin

Sähköajoneuvot (NEV)

Akkumoduuli

ZEISS VoluMax 9 titan tarkastaa erittäin luotettavasti monimateriaaliset kokoonpanot, kuten akkumoduulit. Poistamalla artefaktit laite takaa laadukkaammat ja nopeammat skannaukset, joista viat ovat havaittavissa paremmin.
Sähköajoneuvot (NEV)

Staattori

Käyttäjät hyötyvät nopeista 10–15 minuutin skannausajoista, noin 100 μm:n resoluutiosta, vähäisestä kohinasta ja vähentyneistä artefakteista. ZEISS VoluMax 9 titan on erinomainen kokonaisratkaisu hitsien huokoisuuden havaitsemiseen staattoreiden laadunvarmistusprosessissa. Yhdessä valinnaisen ZADD-segmentointiohjelmiston kanssa, joka havaitsee hairpinnin huokoset automaattisesti tekoälyn avulla, ZEISS VoluMax 9 titan tarjoaa vertaansa vailla olevaa helppokäyttöisyyttä ja varmuutta kriittisten vikojen havaitsemiseen.
Ilmailu

Siivet

ZEISS VoluMax 9 titan tarjoaa suuren jännitteen ja tehon, jotka ovat välttämättömiä tiheiden materiaalien tarkastuksessa. Järjestelmällä on mahdollista analysoida sisäisten rakenteiden viat jokaisessa vaiheessa ja havaita luotettavasti esimerkiksi turbiinin siipien huokoisuus.
Elektroniikka

Puhallinmoottori

ZEISS VoluMax 9 titan tarjoaa tarvitsemasi luotettavuuden mutkikkaiden monimetallisten kokoonpanojen tarkastukseen. Se ei ainoastaan tunnista moottorin kuparilankoja vaan se havaitsee myös muut komponentit selkeästi – ja laadukkaalla resoluutiolla.

Helppokäyttöinen, kompakti ja luja ZEISS VoluMax 9 titan ‑järjestelmä on täynnä lisäominaisuuksia, jotka takaavat korkean suorituskyvyn. Napsauta alla olevan kuvan sinisiä pisteitä, niin saat tietää lisää tuotteen kohokohdista.

Tuotteen kohokohdat

Huipputehoa lähellä tuotantolinjaa ja laboratoriossa

450 kV:n röntgenputki

1 500 W:n teholla voidaan läpivalaista suuret, tiheät osat ja saavuttaa lyhyet jaksoajat.

Järjestelmän ja osan tilavuussuhde

Kompakti mutta tilava järjestelmä, jossa on tilaa jopa 590 x 700 mm:n kokoisille osille, kuten akkumoduuleille tai puhaltimen siiville

3k-detektori

Litteä 3 072 x 3 072 pikselin detektori takaa korkearesoluutioiset projisoinnit erittäin tarkkaa analyysia varten.

Kompaktit mitat

Järjestelmä on luokkansa pienikokoisin, vain 2 750 x 2 350 x 1 750 mm (generaattorit mukaan lukien), ja se mahtuu lähes mihin tahansa käyttöympäristöön.

Integroitu ohjauskonsoli

Ohjauskonsoli on integroitu järjestelmäkaappiin, mikä lisää käyttömukavuutta ja säästää tilaa, koska ylimääräistä pöytää ei tarvita.

Ohjelmistointegraatio

Täydellinen yhteistoiminta ZEISS INSPECT X-Ray ‑ohjelmiston kanssa kattaa kaiken kalibroinnista raportointiin.

Datan laatu

Ohjelmiston automatisoitu 3D-skannausprosessi ja jälkikäsittelyalgoritmit takaavat korkealaatuista dataa, joka mahdollistaa tarkan analyysin.

Joustavuus ja automaatio – ZEISS INSPECT X-Ray

ZEISS INSPECT X-Ray on kokonaisratkaisu, jolla voidaan hallita järjestelmän toimintaa, rekonstruoida CT-dataa sekä laskea ja tallentaa tietoja. Järjestelmän helppokäyttöisyys mahdollistaa uudenlaisen joustavuuden monille eri käyttäjäryhmille T&K-toiminnasta tuotantoon.

Tekniset tiedot


Mitat (leveys x korkeus x syvyys)	2 750 mm x 2 350 mm x 1 750 mm
Järjestelmän paino	13 500 kg
Putkijännite	450 kV, 3,3 mA
Pikseliväli	139 μm
Detektori	3 072 x 3 072 px
Työkappaleen enimmäiskoko	Ø 590 x 700 mm
Työkappaleen enimmäispaino	60 kg

Sovellusalueet:
Akkumoduulit, staattorit, siivet, sähköiset kokoonpanot

Tarkastusominaisuudet:
Tiiviiden materiaalien rikkomaton tarkastus ja laadunvarmistus
