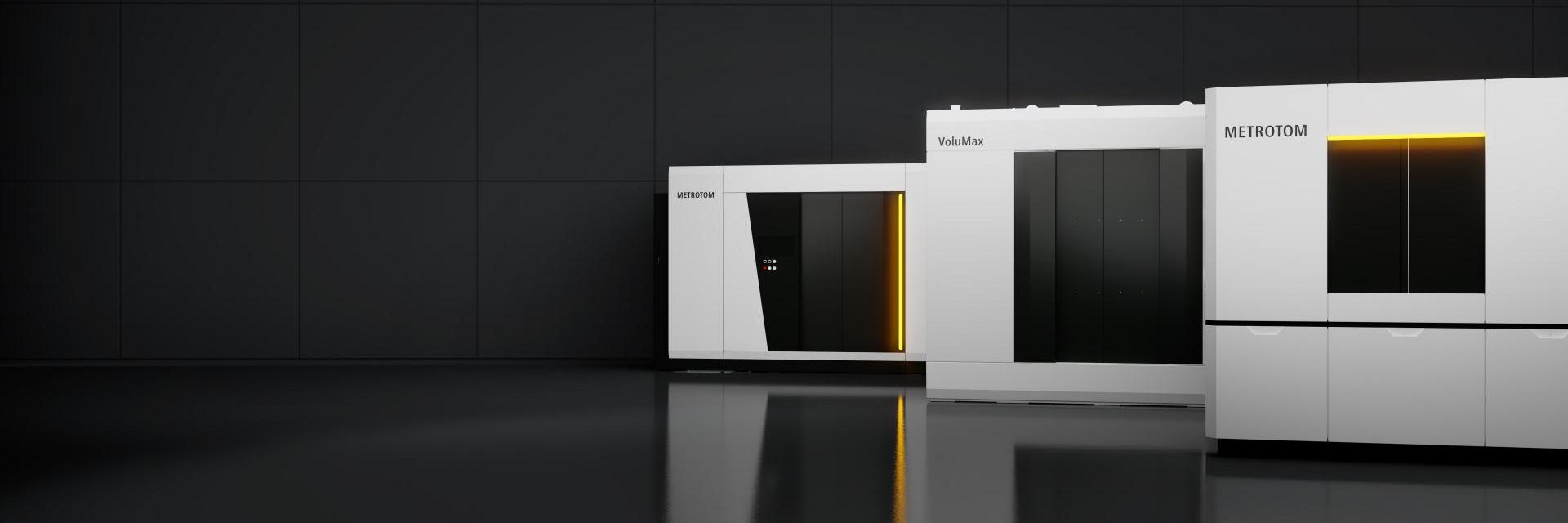

ZEISS 3D X-Ray

ZEISS 3D X-Ray

Korkean tarkkuuden mittaustekniikka ja luotettava tarkastus

Teollinen tietokonetomografia mittaus- ja tarkastustehtäviin

ZEISSin teollisilla tietokonetomografiajärjestelmillä on mahdollista suorittaa vaativia mittaus- ja tarkastustehtäviä mitä erilaisimmissa sovelluksissa. Kaikki järjestelmät on varustettu ensiluokkaisilla komponenteilla ja uusimmilla ohjelmistoratkaisuilla parhaan suorituskyvyn takaamiseksi.

Sisäisten ja ulkoisten rakenteiden tarkat mittaukset

Sisäisten ja ulkoisten rakenteiden tarkat mittaukset

ZEISS METROTOM ‑tuoteperhe tarjoaa komponenttien ja kokoonpanojen sisäisten ja ulkoisten rakenteiden erittäin tarkat mittaukset ja rikkomattoman testauksen. Kaikki järjestelmät mahdollistavat tarkan virhe- ja dimensioanalyysin jäljitettävissä olevan 3D-tilavuusdatan perusteella, minkä ansiosta ne soveltuvat erilaisten komponenttien perusteelliseen laadunvarmistukseen sekä prosessinvalvontaan sarjatuotannossa.

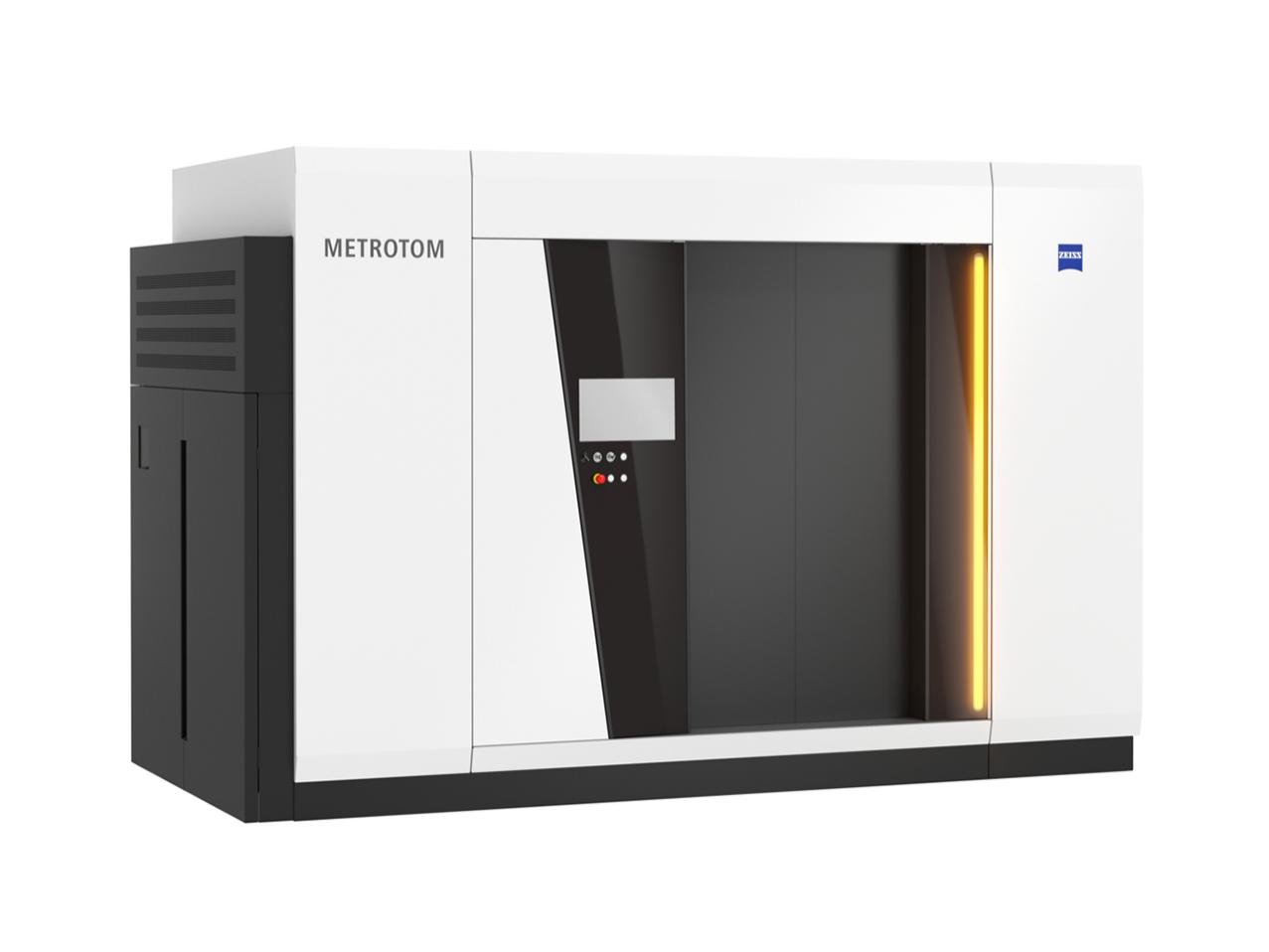

ZEISS METROTOM 1500

ZEISS METROTOM 1500

ZEISS METROTOM 1500 on kehittyneellä tietokonetomografiatekniikalla (CT) varustettu järjestelmä, joka havaitsee luotettavasti pinnan alla olevat viat ja tarkastaa mitat tarkasti. Tästä CT-järjestelmästä erityisen tekee sen valtava sovellusalue pienistä suuriin osiin – ja kaikkiin osiin siltä väliltä.

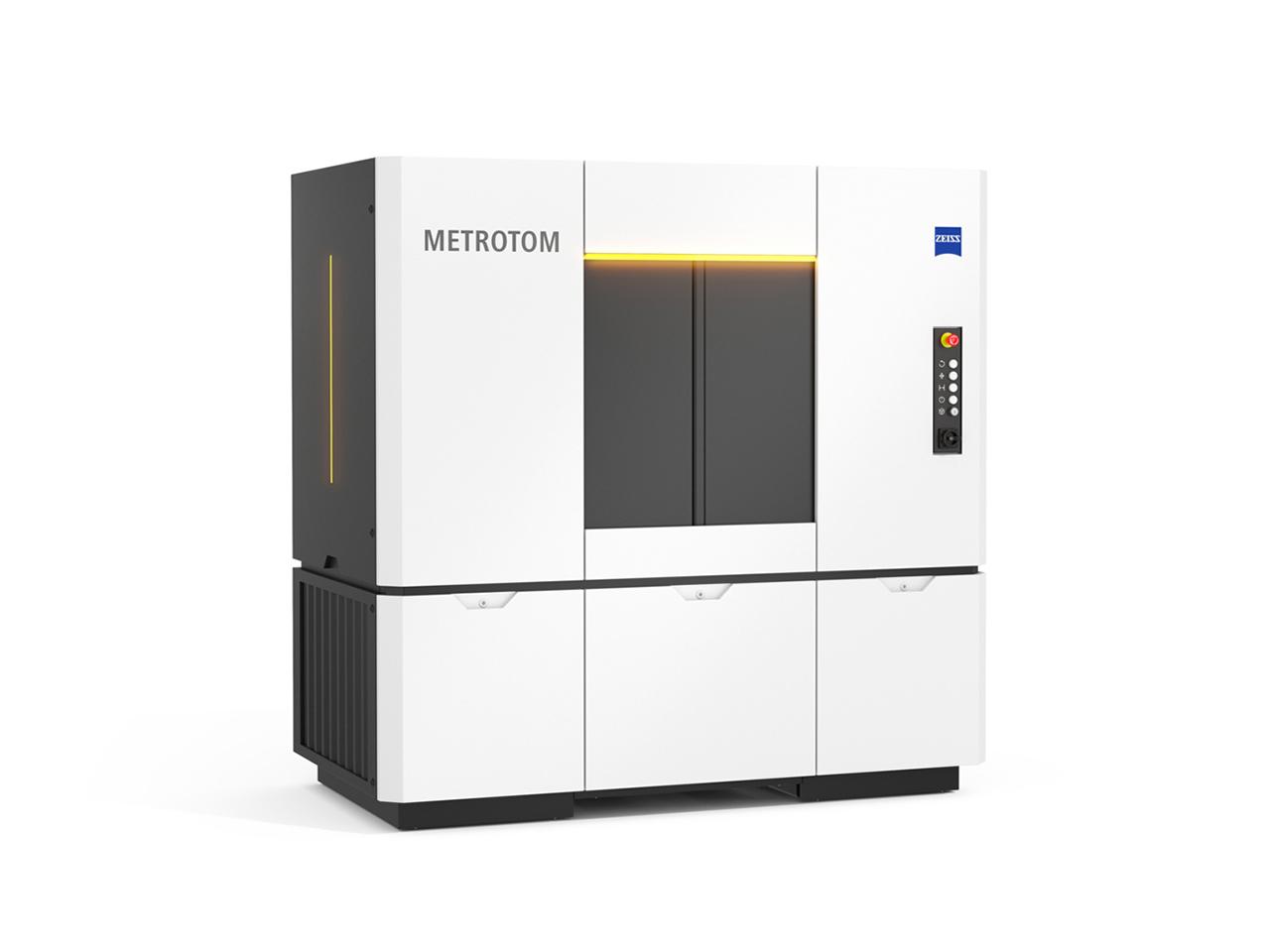

ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout digitalisoi monimutkaisia osia ja niiden sisäisiä geometrioita kaikkein yksityiskohtaisimmalla tarkkuudella. Tuloksena on korkearesoluutioinen 3D-data, jota voidaan käyttää geometristen toleranssien (GD&T) tarkastamiseen, nimellinen–todellinen-vertailuihin tai vikatarkastuksiin. Tämä järjestelmä on erinomainen valinta pienten ja keskikokoisten muoviosien digitointiin ja tarkastukseen suurimmalla esitystarkkuudella.

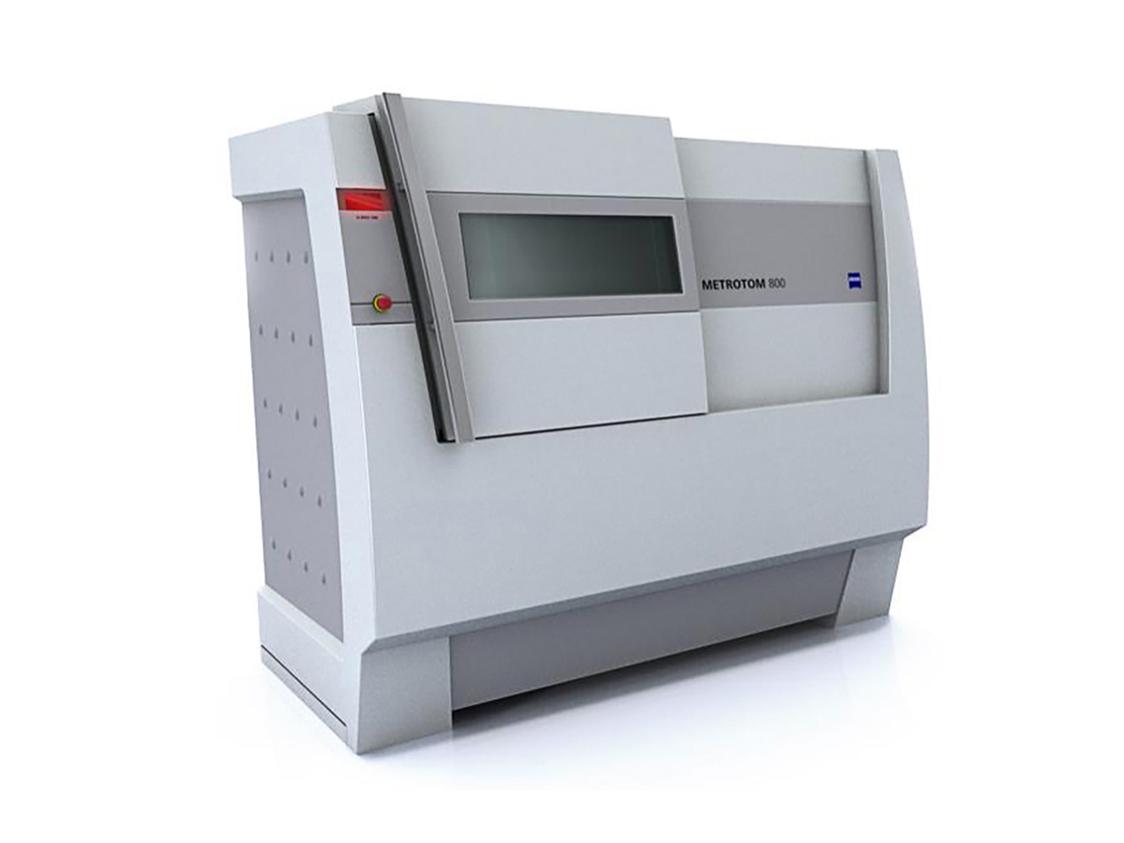

ZEISS METROTOM 800 130 kV

ZEISS METROTOM 800 130 kV

ZEISS METROTOM 800 130 kV on varustettu komponenteilla, jotka saavuttavat parhaat mahdolliset tarkkuudet. Se on täydellinen valinta vaativiin mittaussovelluksiin, kuten pienten ja keskikokoisten muovikomponenttien mittojen tarkastuksiin tiukoilla toleransseilla. Lisäksi järjestelmä voi skannata useita pieniä komponentteja samanaikaisesti ja saavuttaa siten vaikuttavat läpimenoajat.

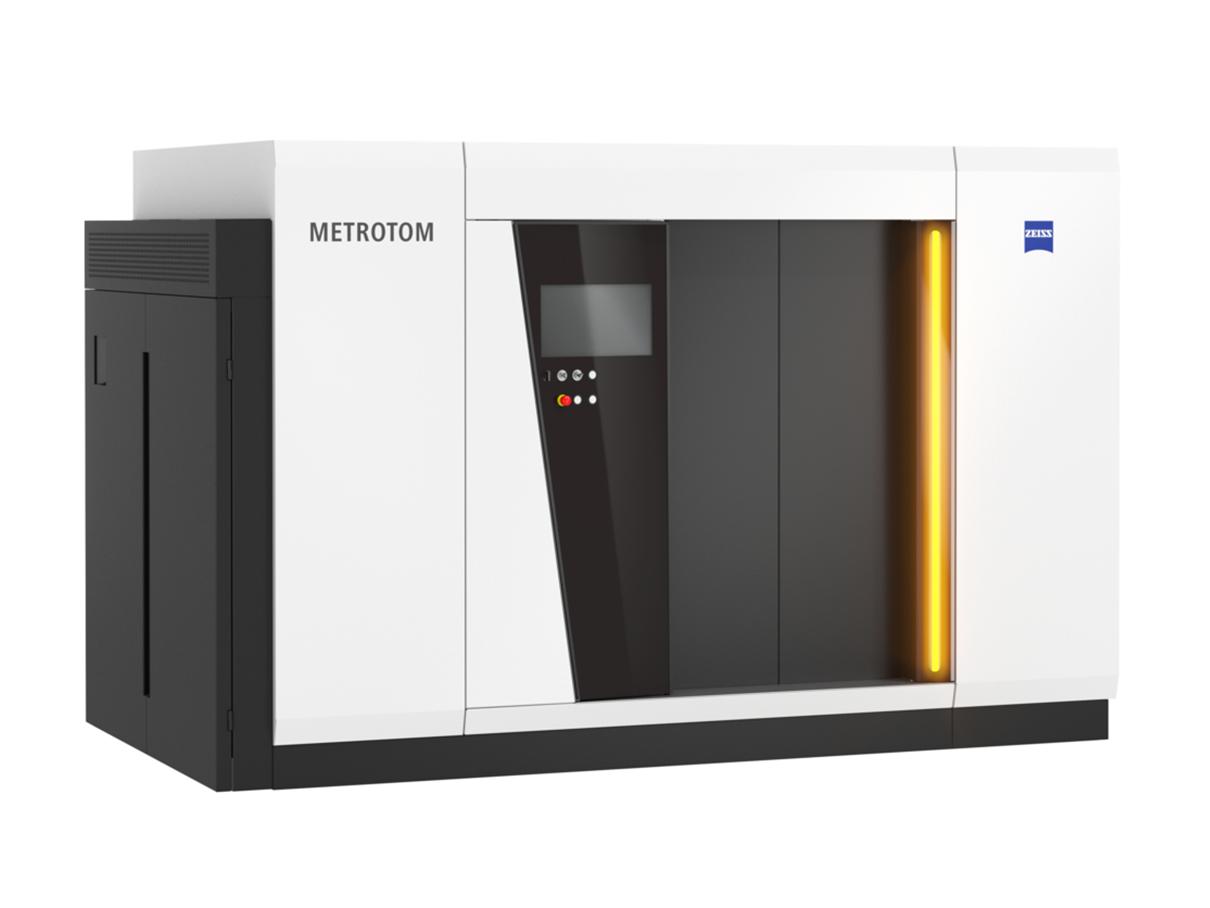

ZEISS METROTOM 800 225 KV

ZEISS METROTOM 800 225 kV

ZEISS METROTOM 800 225 kV ‑järjestelmässä arvostetaan sen joustavuutta. Se pystyy käsittelemään kaikenlaisia kappaleita pienistä muoviosista keskisuuriin sekamateriaaliosiin. Sama joustavuus pätee myös käyttökohteisiin: mittatarkastukset, vika-analyysi ja kokoonpanon tarkastus – tässä vain muutamia esimerkkejä.

ZEISS METROTOM 1

ZEISS METROTOM 1

Kun sisäpuoli on tärkeä, ZEISS METROTOM 1 tarjoaa nopean avun: saat tarkat 3D-tiedot ilman, että osaa tarvitsee valmistella millään tavalla. Tietokonetomografian avulla voit skannata osat ja katsoa niiden sisäpuolelle osia rikkomatta. Mittaa, analysoi ja tarkasta piilevät viat ja sisäiset rakenteet. Yhdessä ZEISS INSPECT ‑ohjelmiston kanssa järjestelmä saavuttaa uuden ulottuvuuden laadunvalvonnan yksinkertaistamiseksi.

Tehokas vikojen havaitseminen lähellä tuotantoa

Tehokas vikojen havaitseminen lähellä tuotantoa

Osien laadun varhainen arviointi on ratkaisevan tärkeää tämän päivän teollisuudessa. Jotta kriittiset viat voidaan tunnistaa ennen osien jatkokäsittelyä ja niiden syyt voidaan korjata, ZEISS tarjoaa valikoiman CT-ratkaisuja, jotka on suunniteltu tuotantolinjan lähellä tehtävään nopeaan ja luotettavaan vikojen tarkastukseen. Järjestelmien avulla komponentin laatu ja turvallisuus voidaan arvioida tarkastamalla se onteloiden, sulkeumien tai huokoisuuden varalta ja määrittämällä vikojen koko – komponenttia rikkomatta.

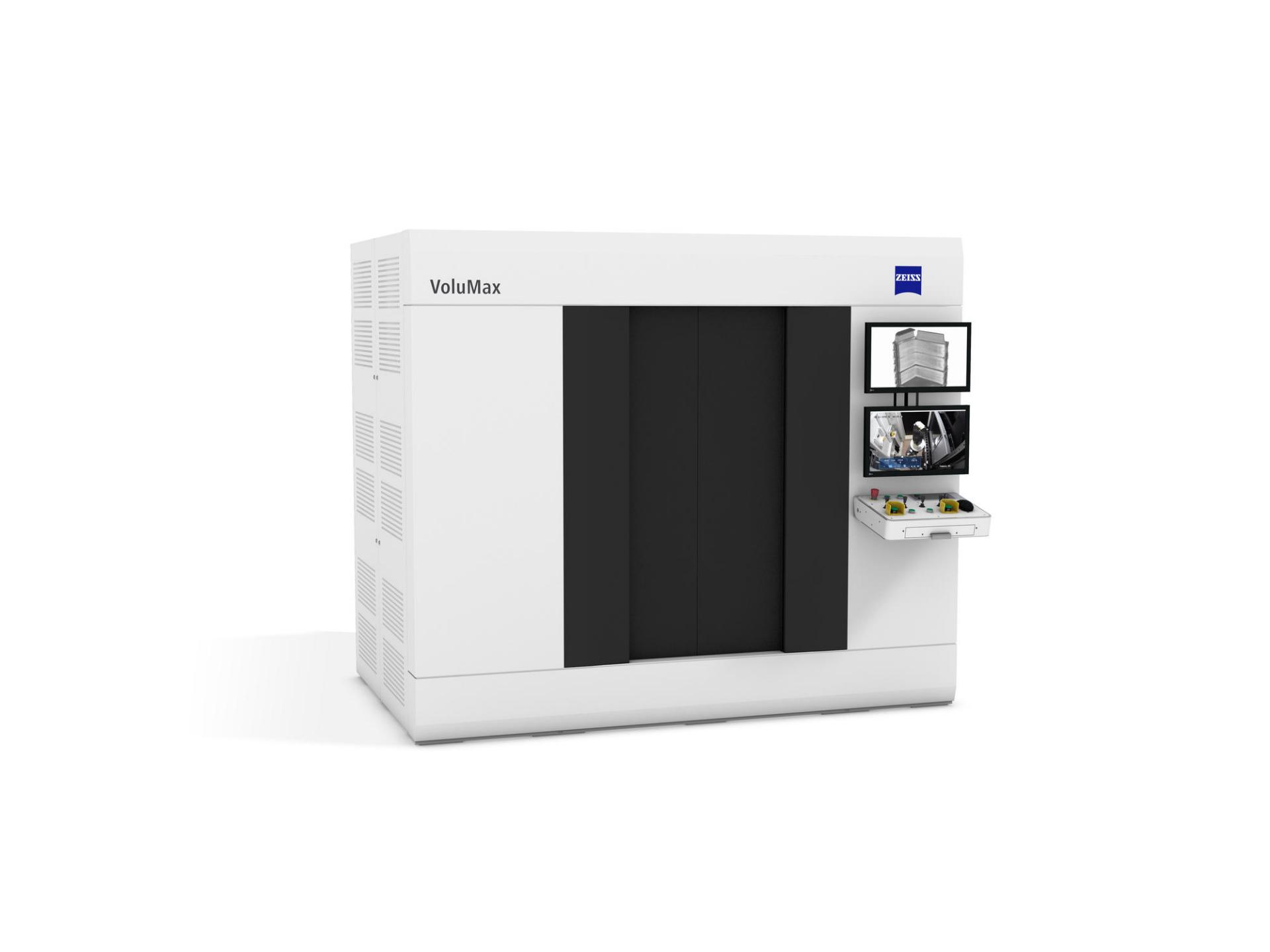

ZEISS VoluMax 9 titan

ZEISS VoluMax 9 titan

ZEISS VoluMax 9 titan ‑koneessa yhdistyvät suuri teho ja maksimaalinen helppokäyttöisyys. CT-järjestelmä on varustettu röntgenputkella, joka voi tuottaa jopa 450 kV ja 1 500 W ja tarjota siten huomattavan läpivalaisutehon. Se havaitsee luotettavasti viat erittäin tiheissä osissa ja monimutkaisissa monimateriaalisissa kokoonpanoissa.

ZEISS BOSELLO MAX

ZEISS BOSELLO MAX

Suuren joustavuuden ja monien konekonfiguraatiovaihtoehtojen ansiosta ZEISS BOSELLO MAX sopii täydellisesti erityyppisten ja ‑kokoisten valukappaleiden 2D- ja valinnaisesti 3D-röntgentarkastuksiin.

ZEISS BOSELLO HEX

ZEISS BOSELLO HEX

ZEISS BOSELLO HEX mahdollistaa pienten ja keskikokoisten valukappaleiden nopean tarkastuksen kaikille. Pienen kokonsa ansiosta ZEISS BOSELLO HEX on 2D-röntgenratkaisu, joka sopii ihanteellisesti tarpeisiisi, tilaasi ja budjettiisi. ZEISS BOSELLO HEX sisältää lisävarusteena myös 3D-röntgentarkastusominaisuudet.

Hyödyt

ZEISS-3D-röntgentekniikka parantaa tarkkuutta ja tehokkuutta tarkastettaessa muovi- tai metallikomponenttien piilossa olevia sisäisiä rakenteita. Nopea ja rikkomaton korkearesoluutioisten tilavuustietojen tuottaminen takaa luotettavan laadunvarmistuksen.

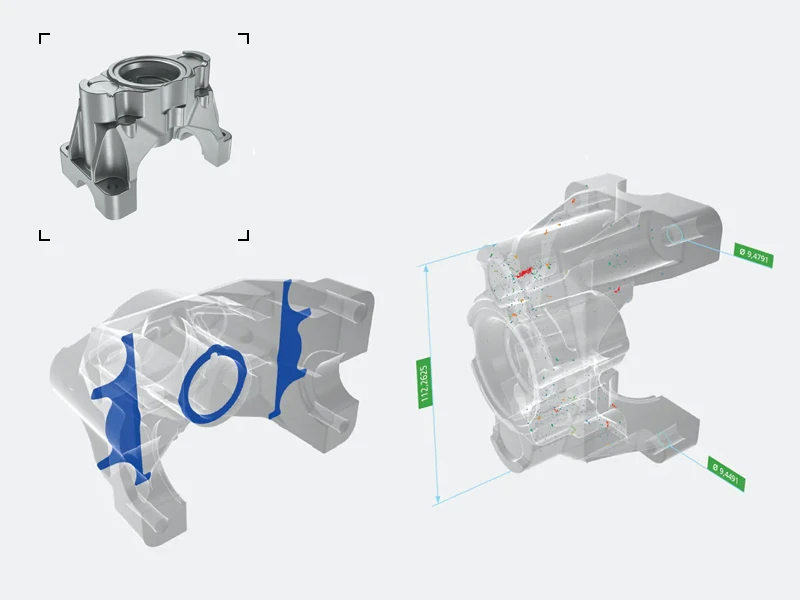

Tehokas ja rikkomaton

Tehokas ja rikkomaton

Teolliset tietokonetomografialaitteet on suunniteltu erilaisten osien geometrioiden, vikojen ja piilossa olevien rakenteiden analysointiin. Ne mittaavat ja tarkastavat tehokkaasti kokonaisia komponentteja, jolloin aikaavieviä ja kalliita perinteisiä menetelmiä ei enää tarvita.

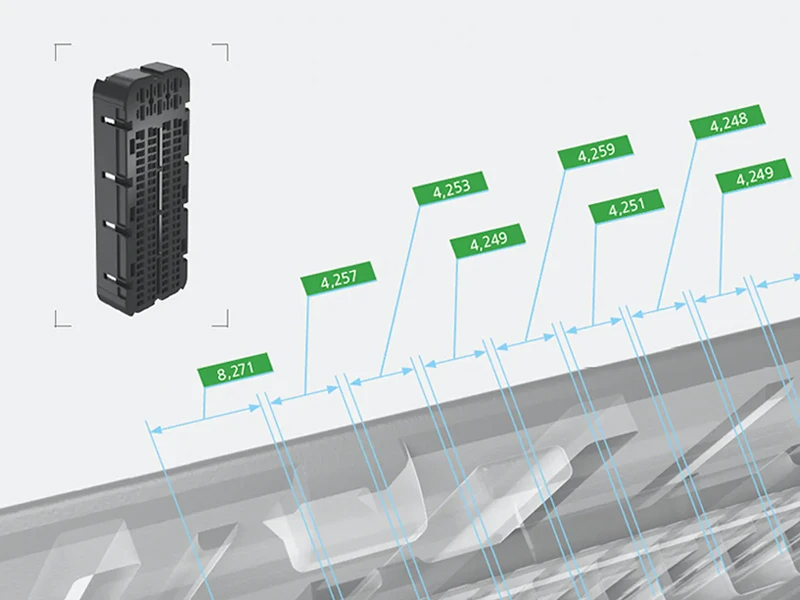

Erittäin tarkat mittaukset

Erittäin tarkat mittaukset

ZEISS 3D X-Ray ‑järjestelmät tallentavat koko osan yhteen ainoaan, korkearesoluutioiseen skannausdataan. Tarkkuuskomponenttien ja kehittyneiden kalibrointimenetelmien käytön ansiosta skannaustuloksia voidaan käyttää tiukimpien laatustandardien mukaisiin mittauksiin.

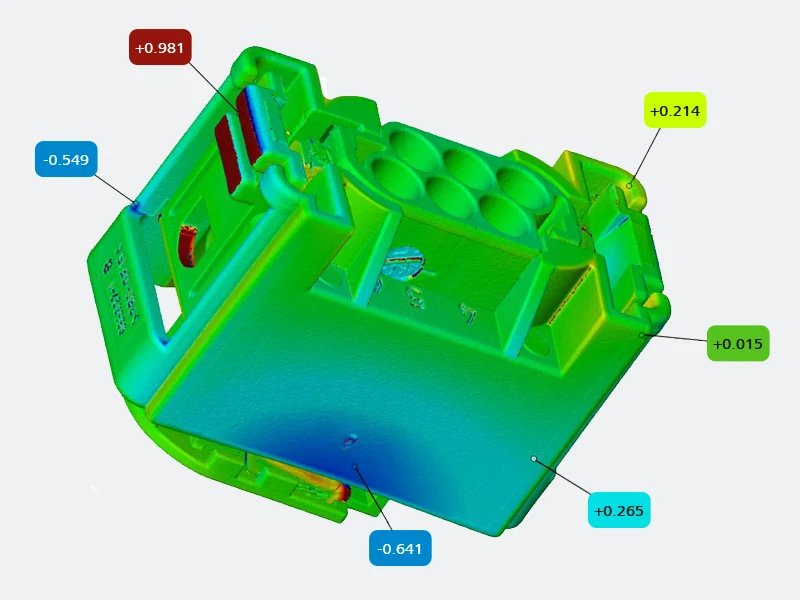

Yksinkertaistetut työnkulut

Yksinkertaistetut työnkulut

ZEISS-3D-röntgenteknologia parantaa komponenttien tarkastusprosessin tarkkuutta ja tehokkuutta. Nopea ja rikkomaton korkearesoluutioisen skannausdatan tuottaminen takaa luotettavan laadunvarmistuksen – myös erittäin vaativille komponenteille.

Sertifiointi

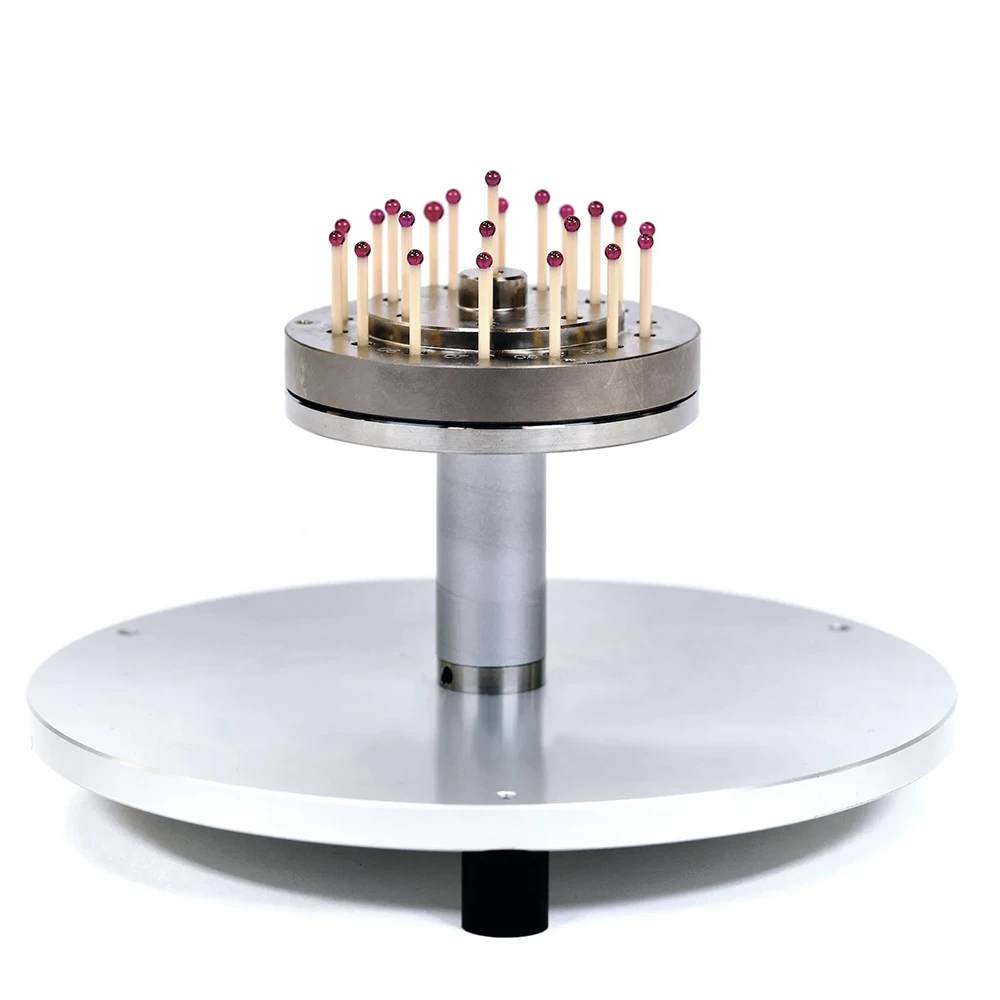

DAkkS-kalibrointi lisää luottamusta

DAkkS-kalibrointi lisää luottamusta

Lääketieteellisen, farmaseuttisen ja autoteollisuuden kiristyneet laatuvaatimukset edellyttävät akkreditoituja CT-tarkastusmenetelmiä. Ne takaavat objektiivisen, standardien mukaisen komponenttien mittauksen VDI/VDE 2630 ‑ohjesääntöjen osan 1.3 mukaisesti. DAkkS-sertifiointi tunnustetaan maailmanlaajuisesti, joten useista arvioinneista aiheutuvat kustannukset jäävät pois. DAkkS-kalibrointi on saatavilla ZEISS METROTOM 800/1500 ‑tietokonetomografiajärjestelmiin. Hyödyntämällä sen edut voit säästää rahaa ja lisätä asiakkaidesi luottamusta.

Myös Formula E ‑sarjan suosikkitalli Audi Sport ABT Schaeffler luottaa ZEISS METROTOM ‑järjestelmään materiaalien huokosten ja halkeamien visualisoinnissa.

Ohjelmisto

ZEISS INSPECT X-Ray
ZEISS INSPECT X-Ray

ZEISS INSPECT X-Ray

Kattava CT-tietojen 3D-analyysi

Helppokäyttöinen analyysiohjelmisto ZEISS INSPECT X-Ray mahdollistaa täydellisen CT-tietojen 3D-analyysin automatisoituna tai mukautettavana, ja se soveltuu myös kokemattomille käyttäjille. Geometriat, kutistumisontelot tai sisäiset rakenteet ja kokoonpanot voidaan analysoida tarkasti. Pienimmätkin viat tulevat näkyviin yksittäisten kerroskuvien avulla. Voit myös ladata useiden komponenttien tilavuustietoja projektiin, tehdä trendianalyyseja ja verrata tuloksia CAD-tietoihin – vain yhdellä ohjelmistolla.

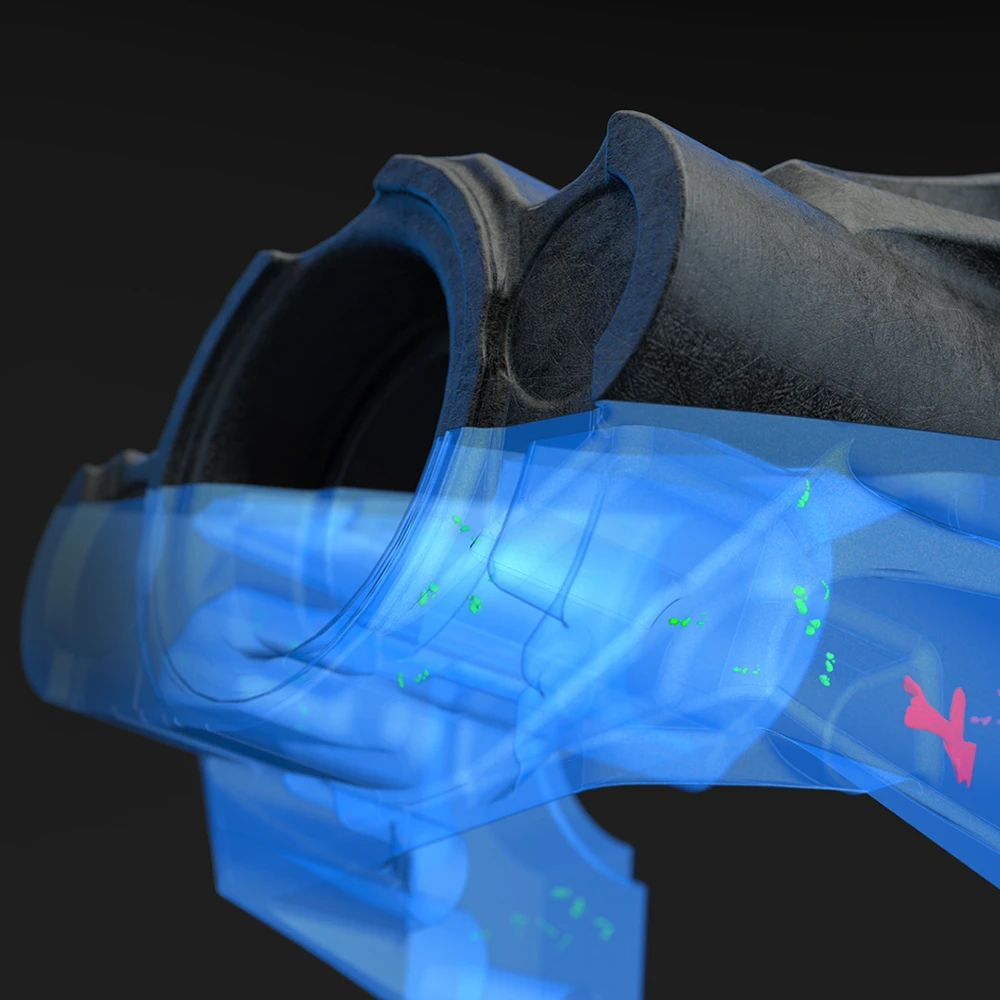

ZEISS Automated Defect Detection (ZADD)

Tekoäly tietokonetomografiassa

ZEISS INSPECT X-Ray ‑ohjelmiston ZADD-lisäosa havaitsee skannausdatan pienet ja epäselvätkin viat luotettavasti soveltamalla tekoälyyn perustuvia menetelmiä.

ZADD pystyy havaitsemaan, paikallistamaan ja luokittelemaan nämä viat tai poikkeamat nopeasti ja automaattisesti. Ohjelmiston lisäosa on kehitetty erityisesti valukappaleita, ruiskuvalettuja osia, akkuja, tulostettuja komponentteja ja muita vastaavia sovelluksia varten.

Tietokonetomografian avulla saamme käsityksen tuotteen sisäpuolesta, mikä olisi muussa tapauksessa mahdotonta. Vain tällä tavalla voimme nähdä, miten materiaali käyttäytyy todellisissa olosuhteissa, ja saamme tietoa uudelleenlaskentaa ja myöhempää mukautusta varten.

Johannes Pichler R&D Manager, starlim//sterner
